Mobira MD50 nmt
CTCSS Muutokset Mobira MD59NB nmt puhelimeen.
Juhan OH5NXO:n radioamatöörisoftalla 3.0

Päivitettu Updated 18.08.2015

Alla kuvia modifioidusta laitteesta .

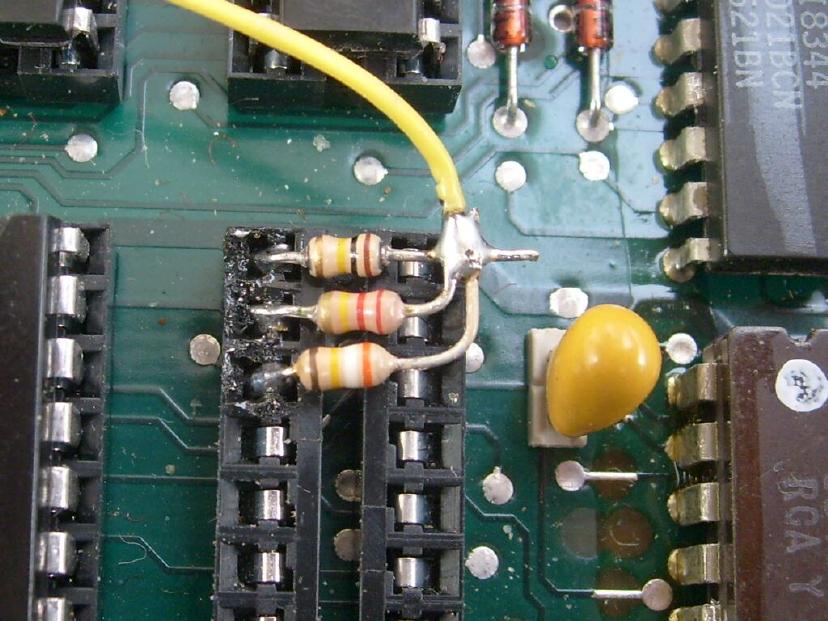

Tässä alla näkyy Numeroprommin ( IC14 )kanta .  Puhelin-numeron sisältävä prommihan
poistetaan kun laite modifioidaan Radioamatöörilaitteeksi .

Sitten piirin kantaan juotetaan vastukset 100K , 220K ja 390K kuvan osoittamalla tavalla .
Sitten vastusten päät juotetaan yhteen ,pisteeksi CTCSS out .

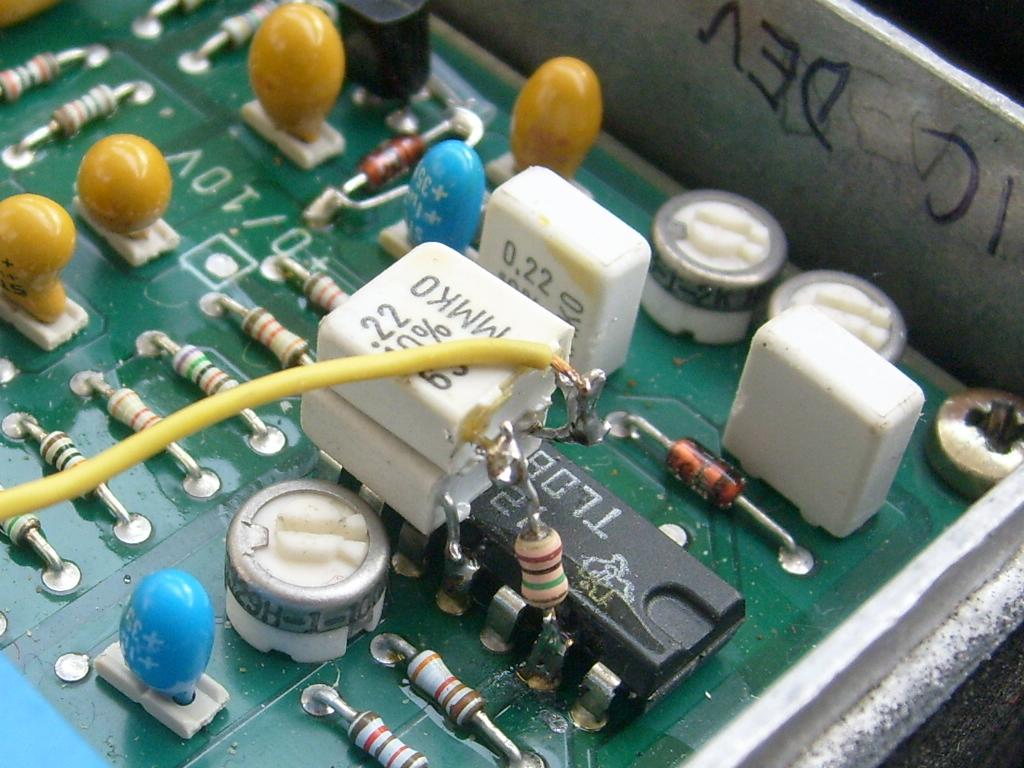

Alla näkyy IC1 piikkiin 11 juotettu 220nF kondensaattori . Kondensaattorin vapaasta jalasta
kytketään toisen 220nF kondensaattorin kautta 680K vastus IC10 pinniin 13 .
Kondensaattorien yhteispiste on CTCSS IN joka yhdistetään johdolla edellisen kuvan
pisteeseen CTCSS out. (kuvassa keltainen johto)   IC1 =TL064 .



73 de oh6mf
