W3NQN BandPassFilter rakentelujuttuja ym.infoa


 Rakentelen omiin kuvioihin W3NQN tyyppistä automaattista All band kaistanpäästö filtteriä.
 Keräilen tälle sivulle vinkkejä, kuvia , mokia ym.infoa touhuiluistani , jospa joku
 muukin innostuu joskus väsäilemään moista filtteriä .
 Saattaa seuraava tinailija päästä hieman helpommalla , kun ei tarvii toistaa kaikkia kokeiluja alusta asti .

 Miembro
     de
   URE

Originaali W3NQN ohje löytyy linkistä:
http://www.k0to.us/HAM/Articles/W3NQN%20May-June%201998%20article.pdf
Ja lisää
http://www.bavarian-contest-club.de/projects/bandpassfilter/100W-BP.pdf
yllä oleva bavarian-contest-club ohje nyt Suomeksi , TNX Timo Vihersaari, OH1AZL


klikkaa kuvaa , niin näet sen suurempana !

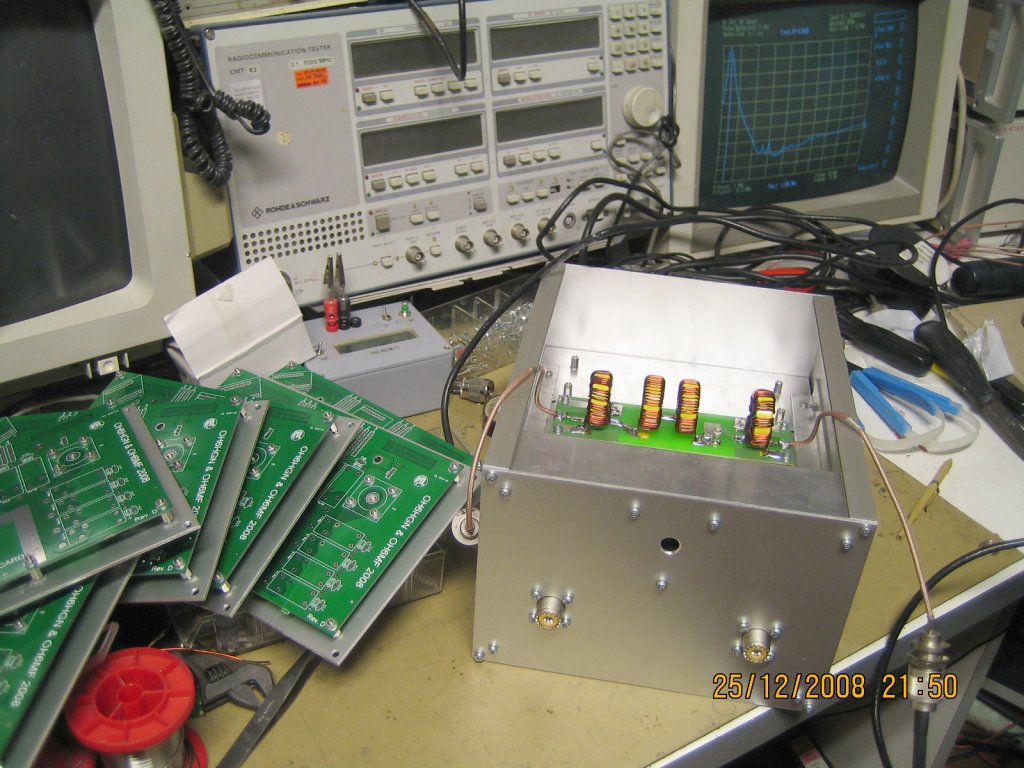

Tässä uusimmassa boximallissa eka 160m filsu tunauksessa.(kinkkua sulatellessa)
Lupaamani hommelit on pahasti myöhässä , mutta kun tuo duuni häiritsee näitä harrastushommia.
ekat V4 boxit vietiin käsistä , joten sain vasta nyt tehtyä sabluunat näihin 3 over 3 :siin jne..
Kun aamulla lähtee hommiin klo 06.00, illlalla tulee 18.00 - 02.00, meinaa usein olla
liikaa alkaa duunata jotain keloja ym...sorry ..

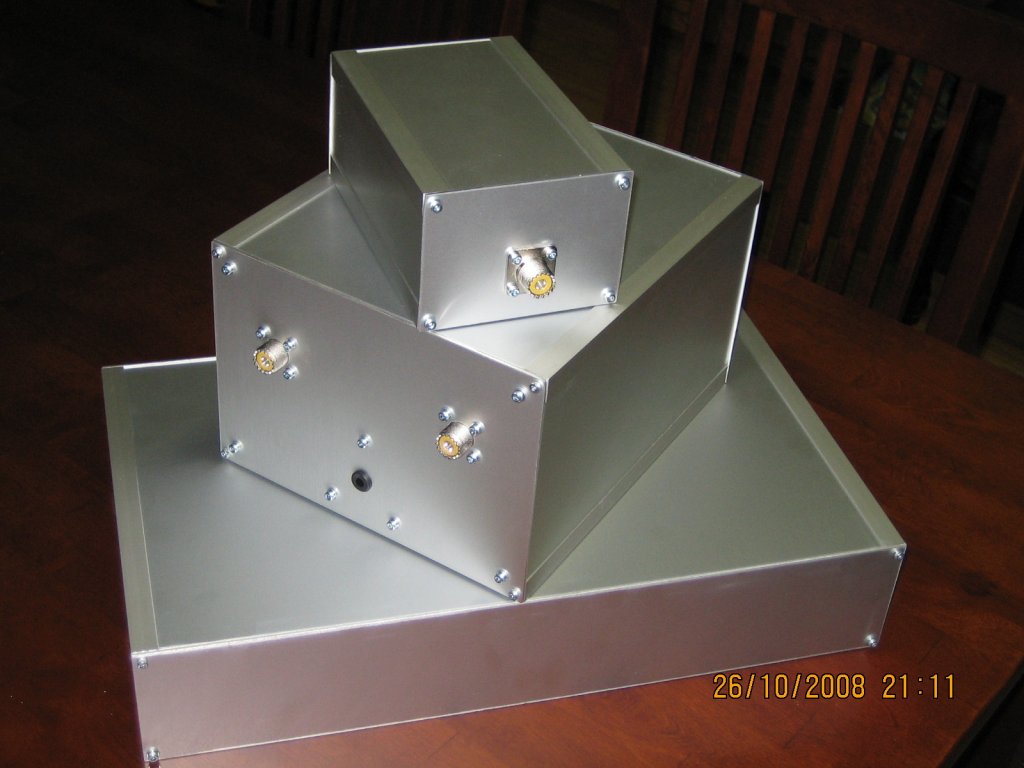

Kokeilin väsäillä filttereille uusia boxiversioita tänään .
updated 26.10.2008
ylimpänä single band box .
sitten BCC ohjeen tyylinen 3 over 3 sixpackin loota .
alimmaisena sitten "räkki" loota pöytäversiona ilman räkkietulevyä .
Klikkaa kuvaa, jos haluat nähdä suurempana .

Vinkki relekortin ohjauspolariteetin vaihtoon lisäkorteilla. updated 21.01.2009

Lisää vaimennusta yläbandeille (modis / parannusohje ) ! updated 17.10.2008

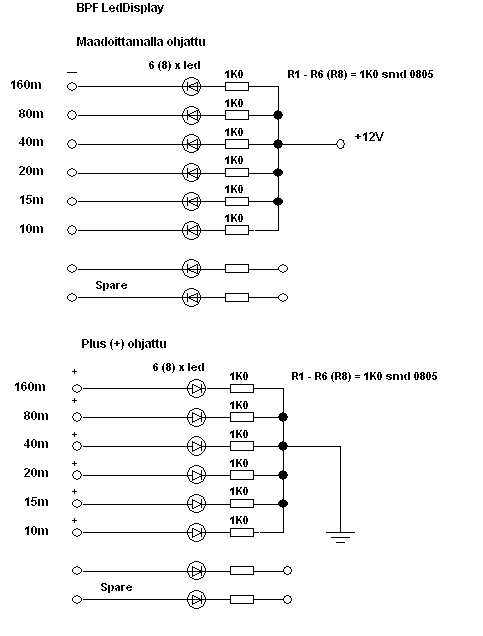

LedDisplay:n kytkentäkaava!

Bugi protosarjan relekortissa , kuinka korjataan !

20m single BPF infoa

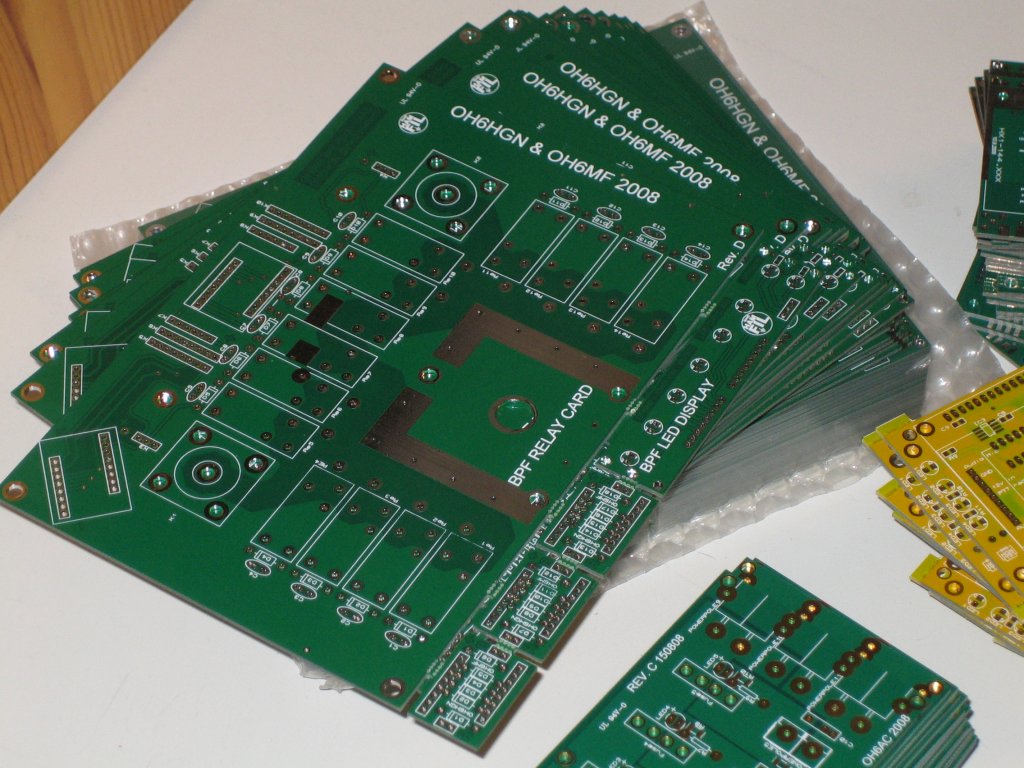

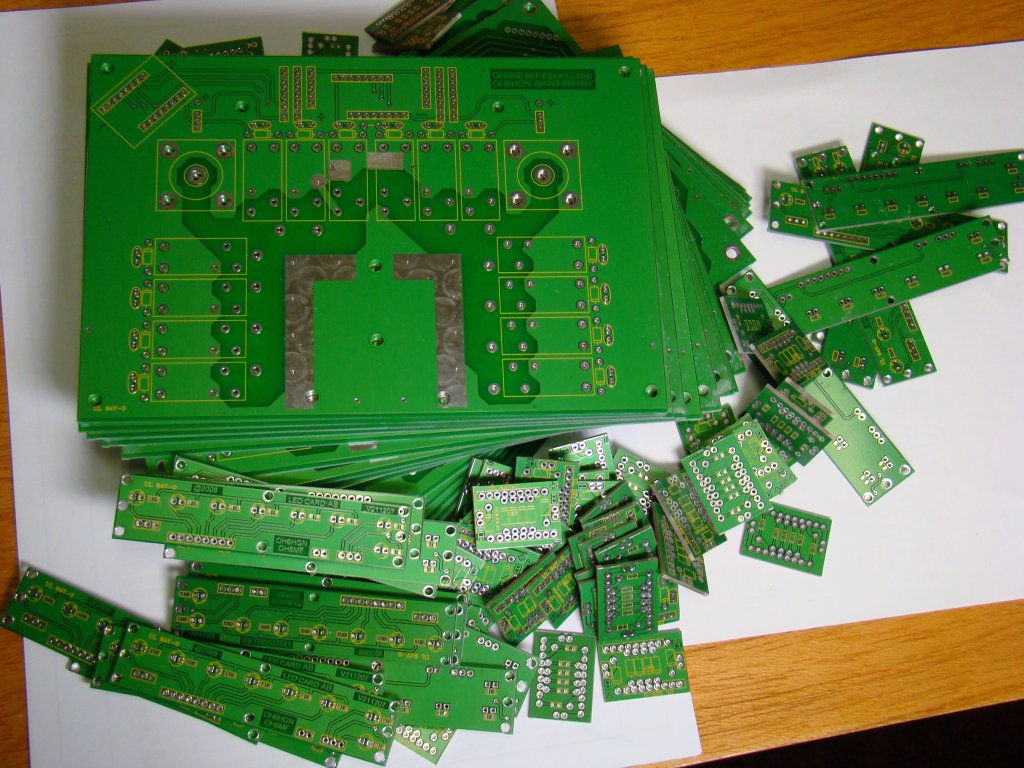

Alla relekortin paranneltu versio joka saapui tänään.

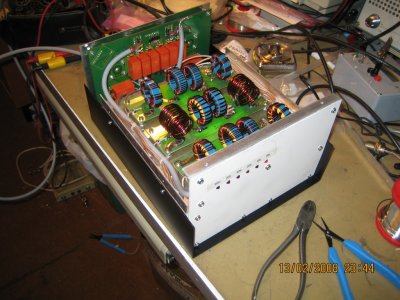

Alla olevassa kuvassa koteloversio 3 purkitettuna
klikkaa kuvaa niin näet sen suurempana

Lisäinformaatiota koteloversio 3. kasailemisesta tästä linkikstä

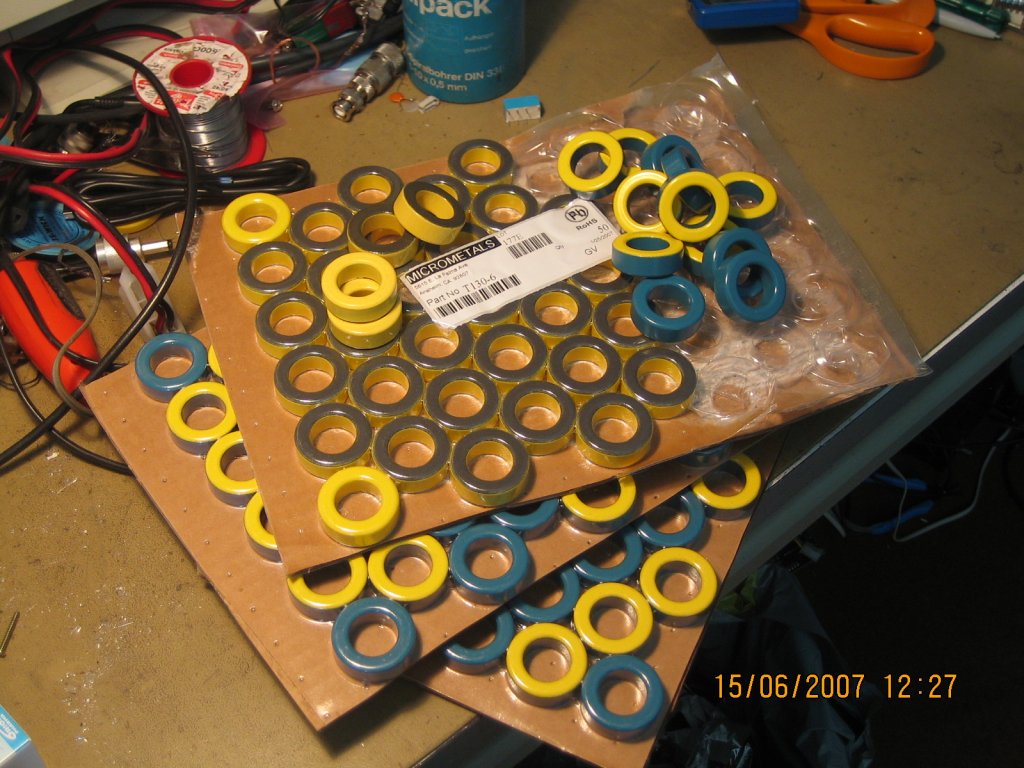

Toroidit saapuneet ja odottelevat lankaa ympärilleen .

Filtterin kela/konkka taulukko (BCC arvot)

Filtterin kela ja konkka taulukko omassa filtterissäni (10m - 20m )
Filtterin kela ja konkka taulukko omassa filtterissäni (40m - 160m )

Kuva valmiista 6x filtterin uniteista (20,80 ja 40 m puoli )

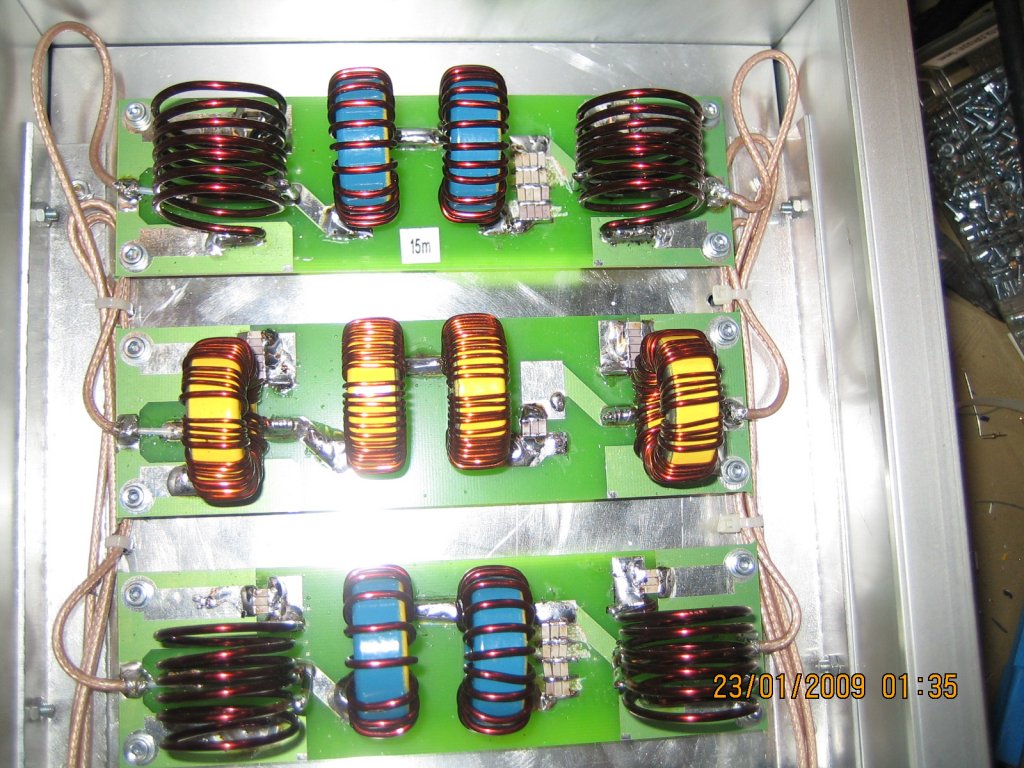

Kuva valmiista 6x filtterin uniteista (15m,160m ja 10 m puoli )

Kelojen käämintä vinkki (40 metriä)
Kelojen käämintä vinkki (80 metriä)           updated 14.08.2008
Kelojen käämintä vinkki (160 metriä)

Bugi BCC:n ohjeen relekortissa !

Mietteitä filtterin relekortista  Uusi layout RF- kytkentä korjattu !

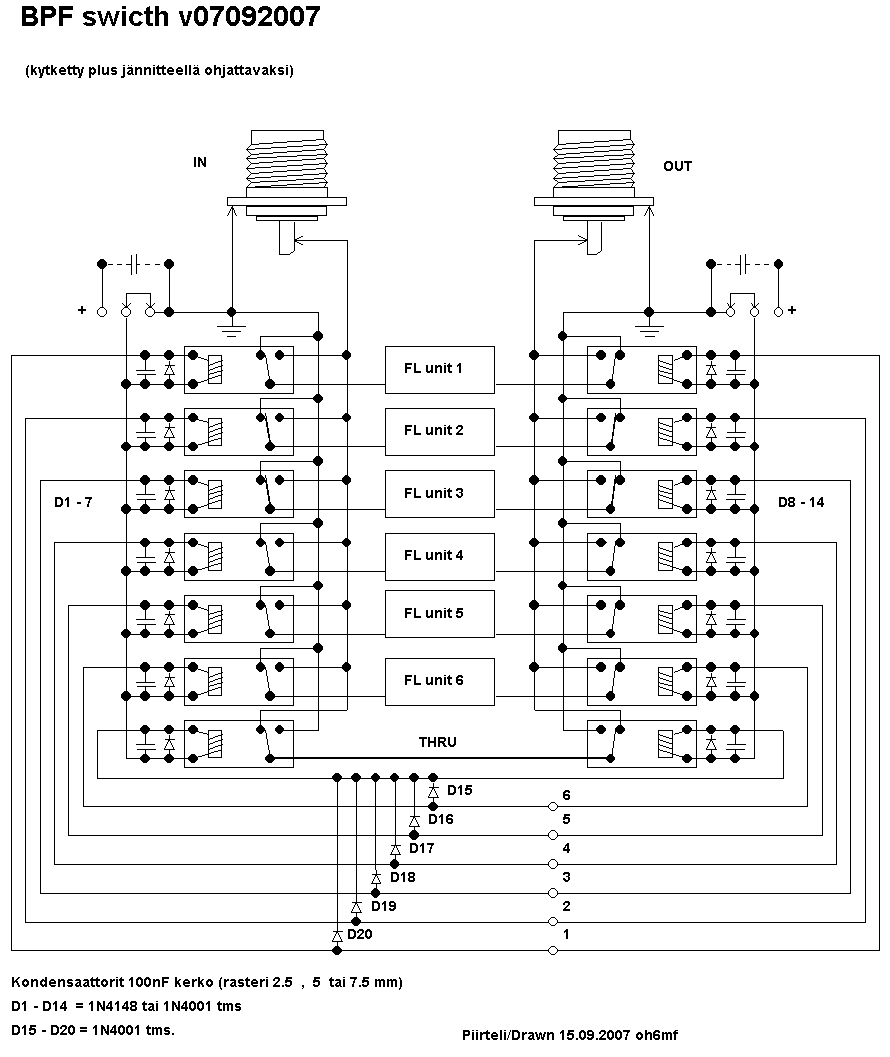

Relekortin kytkentäkaava ( + ohjattu versio)
Relekortin osasijoittelu     ( + ohjattu versio)

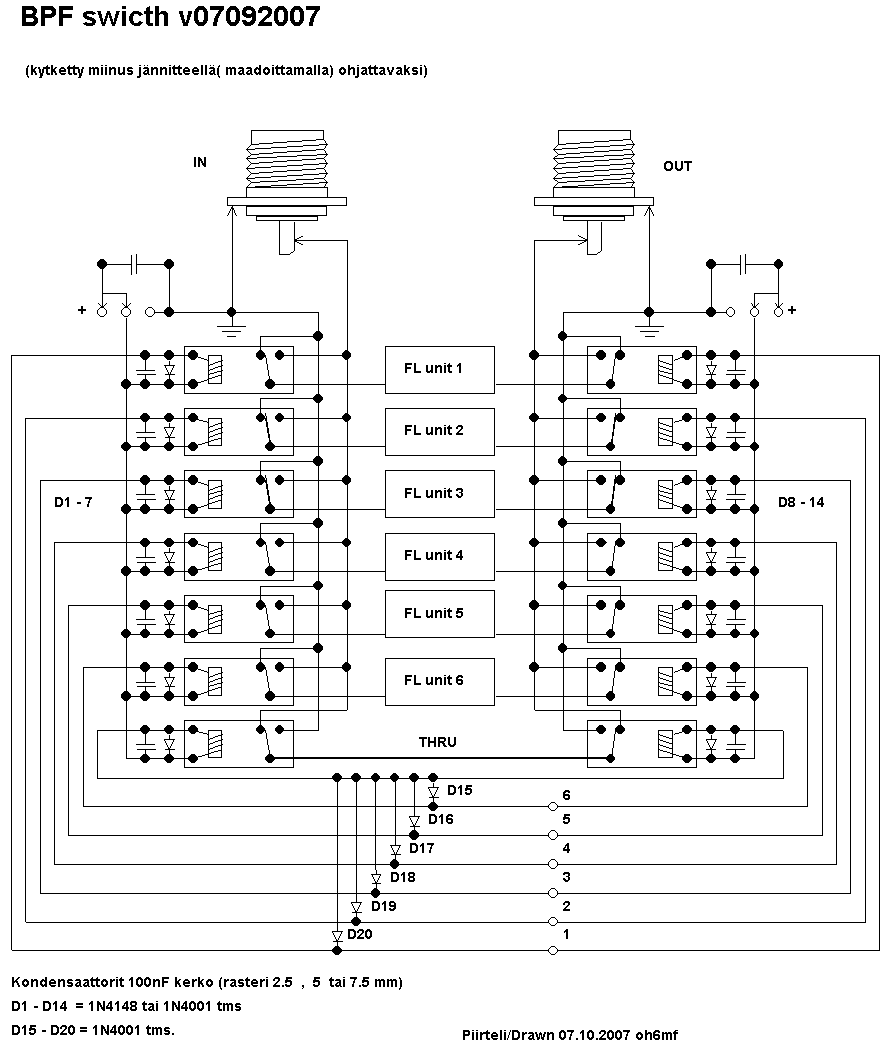

Relekortin kytkentäkaava ( - ohjattu versio)

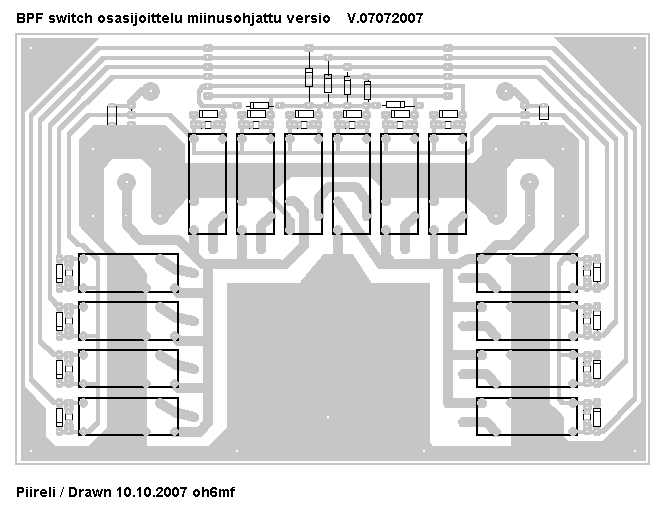

Relekortin osasijoittelu    ( - ohjattu versio)

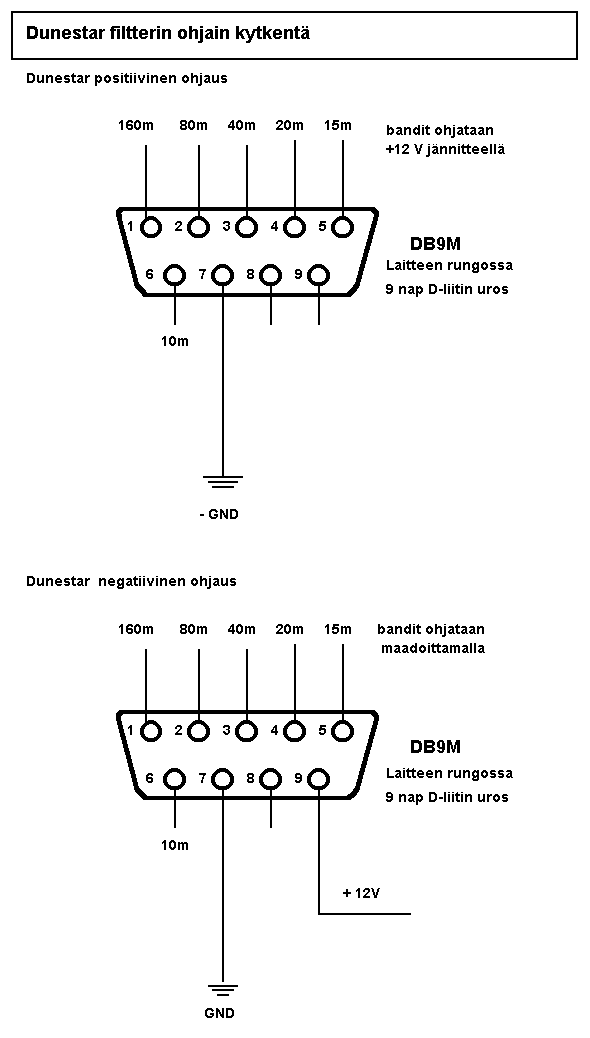

Dunestarin filtterin ohjaus kytkentä (plus ja miinus ohjaus)

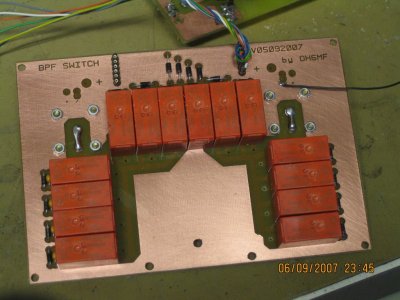

Ekat "tehtaan paapan" Switch protot

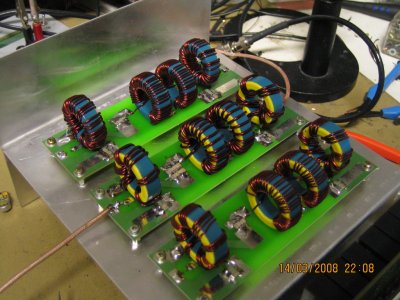

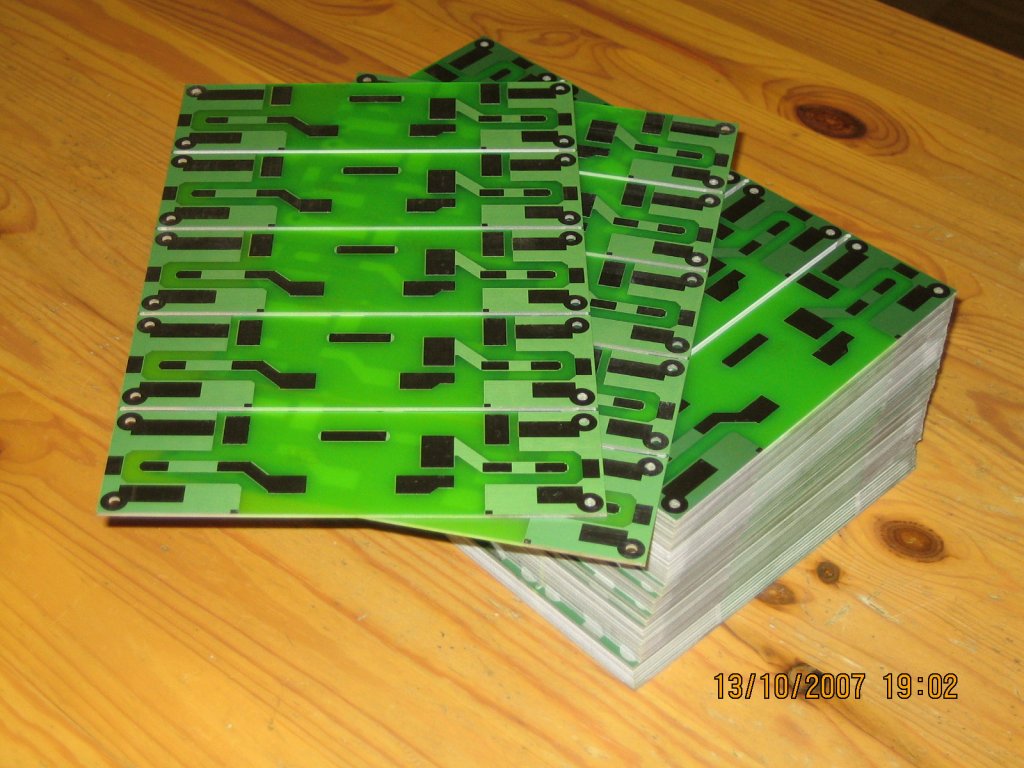

BPF unitien piirilevyt odottelemassa keloja ja konkkia hi...

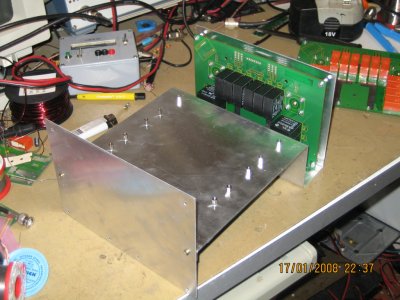

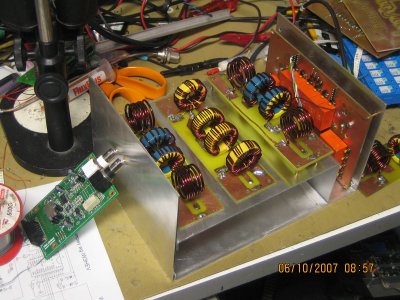

Filtteriä "purkkiin"


Filtteriä "purkkiin" versio numero 2


Lisää BPF filsun koteloinnista .

___________________________________________

Mietteitä filtterin relekortista second edition


Tässä 160m suotimen kokeiluja

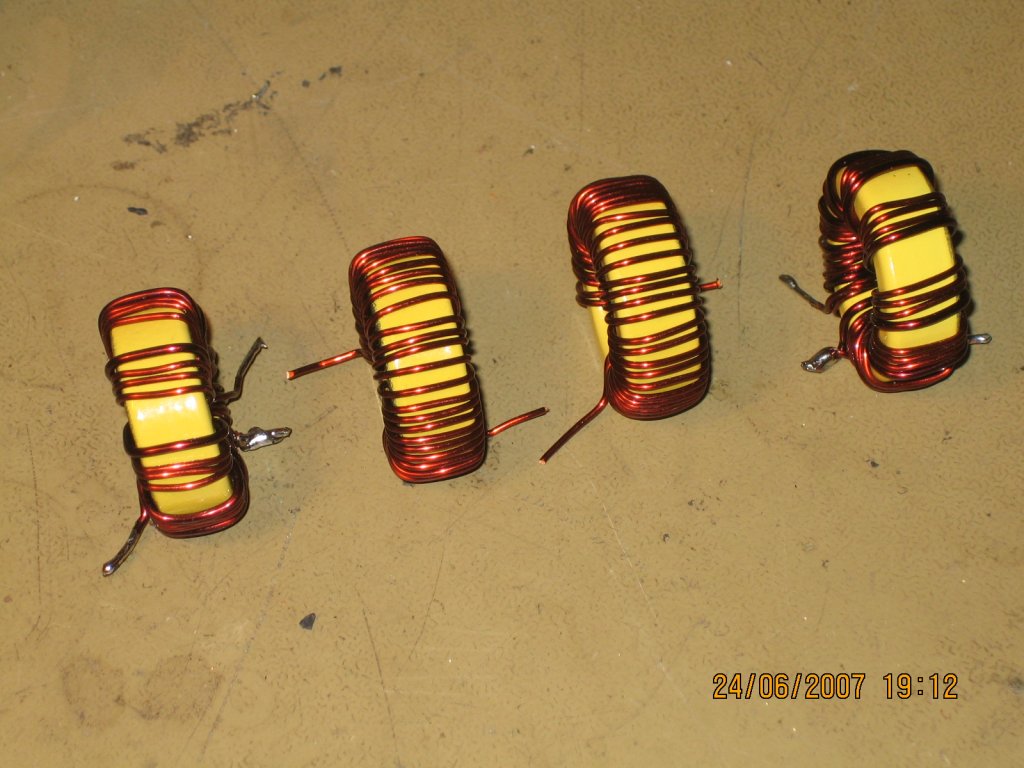

Ekat 160m filtterin kelat käämittynä.

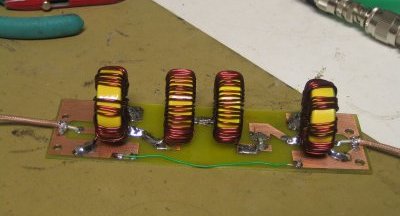

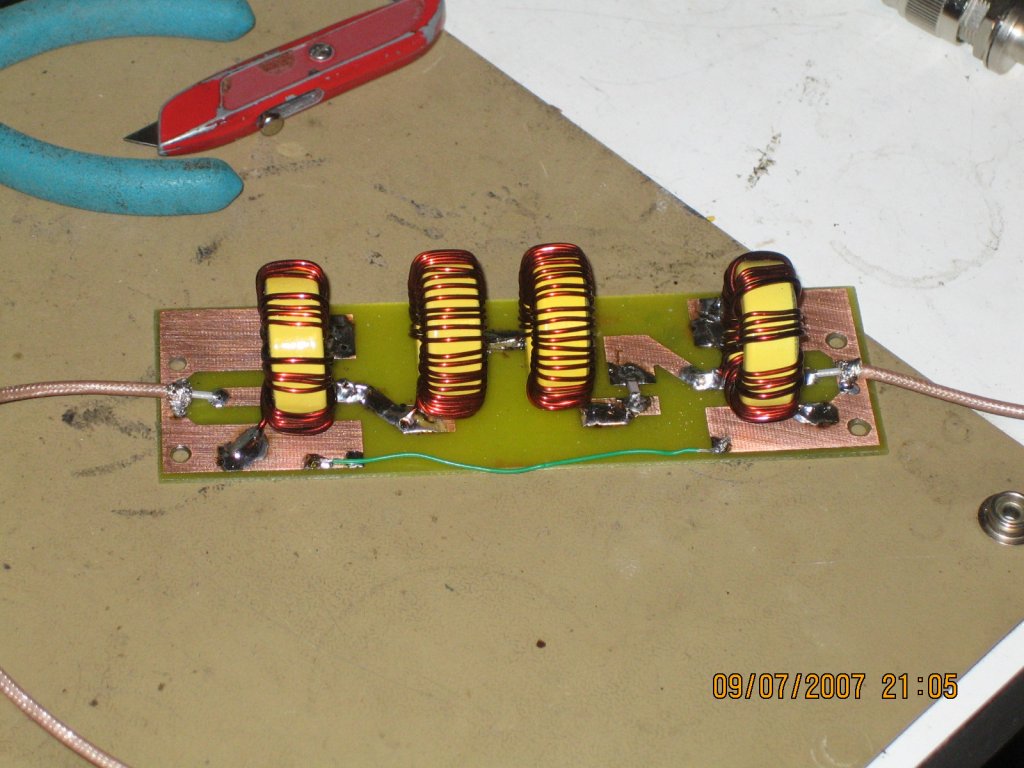

Eka 160m protolevy kasattuna .

160m proton mittaus / testaustuloksia

3.5 MHz unit

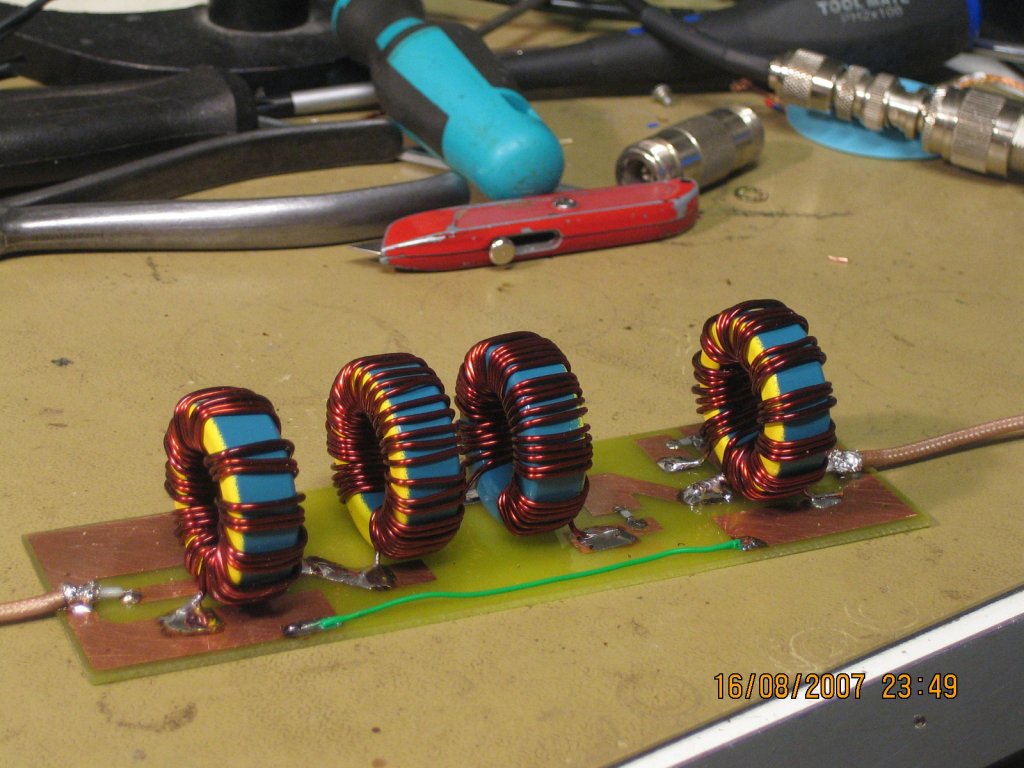

80m protolevy kasattuna

80m proton mittaustuloksia

7 MHz unit

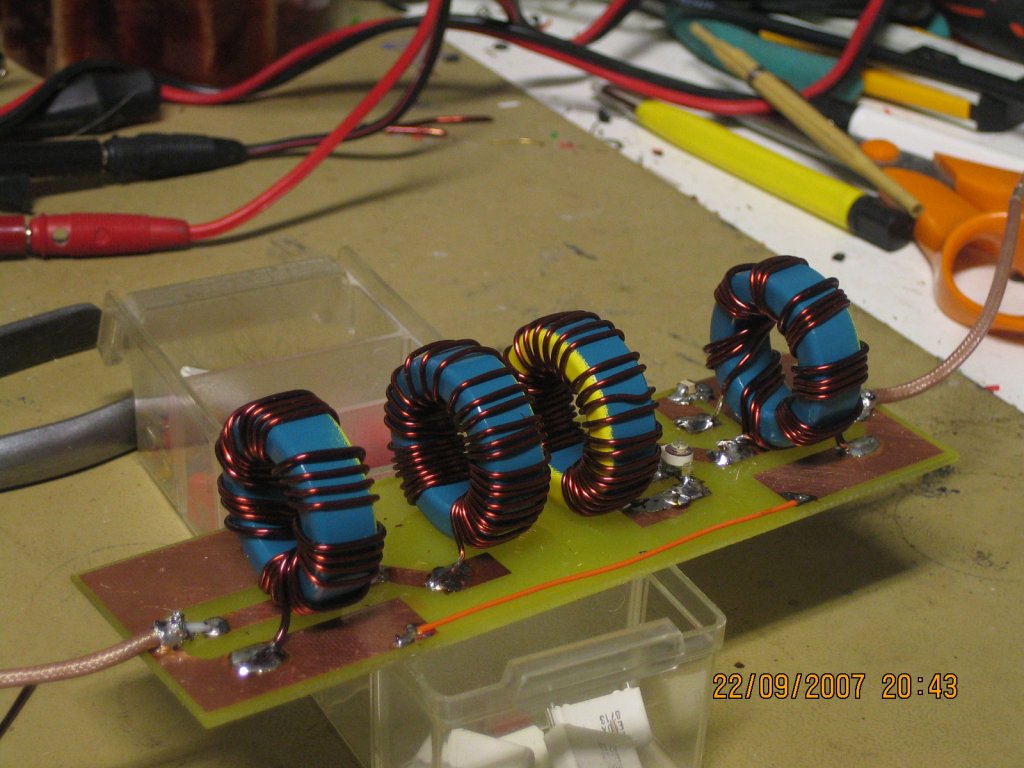

40m protolevy koottuna

40m proton mittaus / testaus tuloksia

Uutta !!!
14 MHz protolevy W3NQN ohjeen mukaan !
Klikkaa kuvaa , niin näet vertailua tämän ja BCC ohjeen
mukaan tehdyn kanssa
.

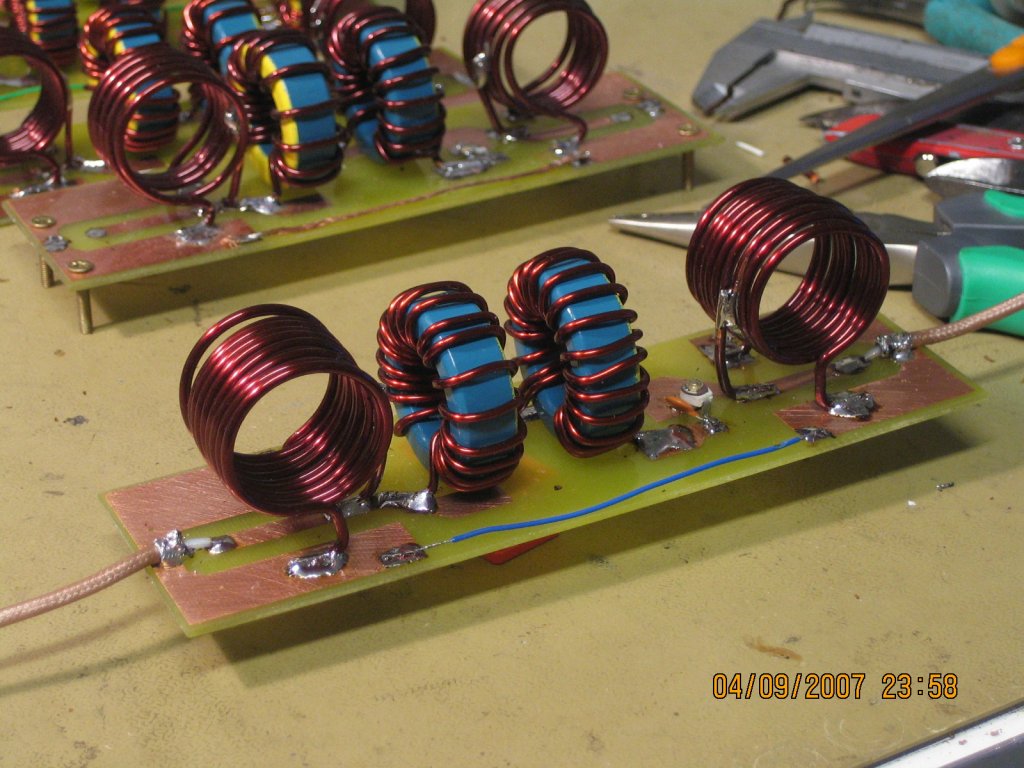

Keskimmäinen unit kuvassa on 20m eli 14MHz

14 MHz unit BCC:n ohjeen mukaan


20m protolevy kasattuna

20m proton mittaustuloksia

21 MHz unit

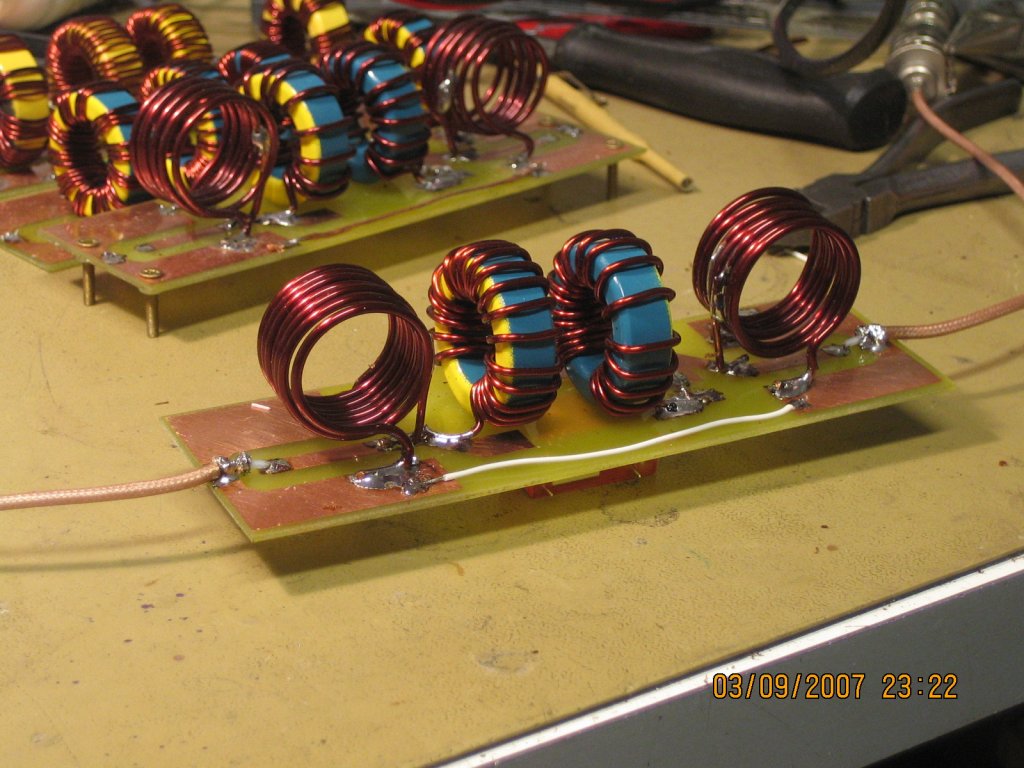

15m protolevy kasattuna

15m proton mittailua

28 MHz unit

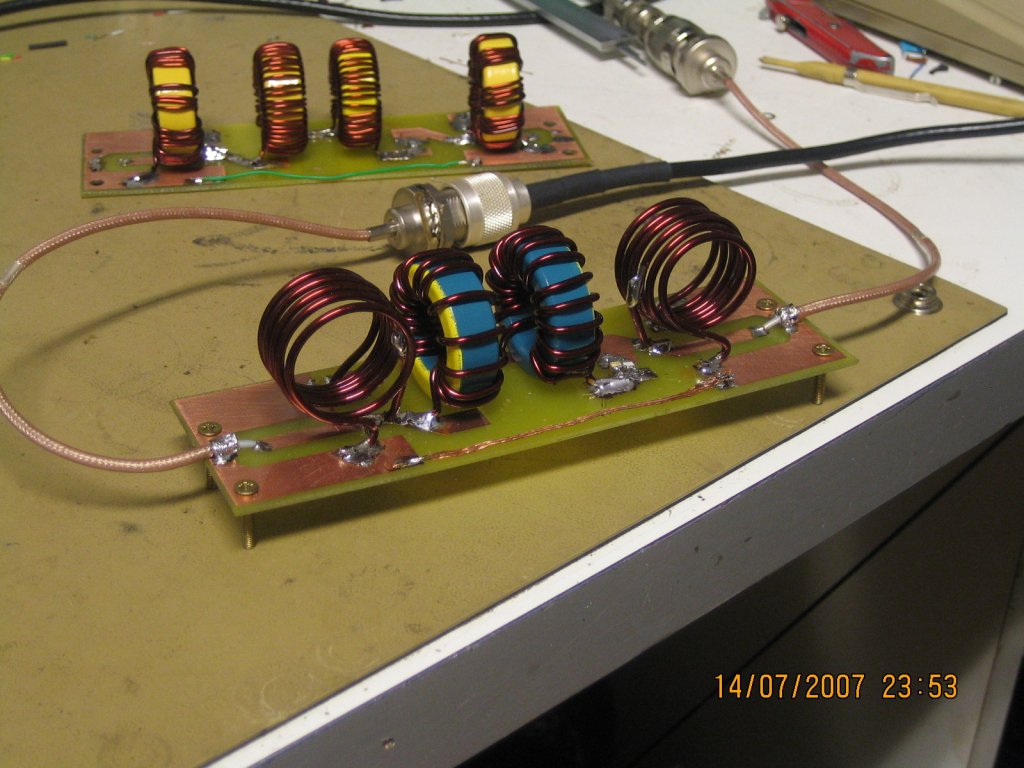

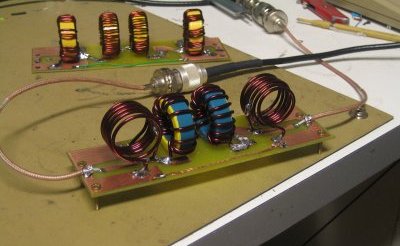

Eka 28 MHz / 10m yksikkö kasattuna

10m proton mittaus / testaustuloksia
