EP85    3.5 MHz:n CW/SSB Transceiver

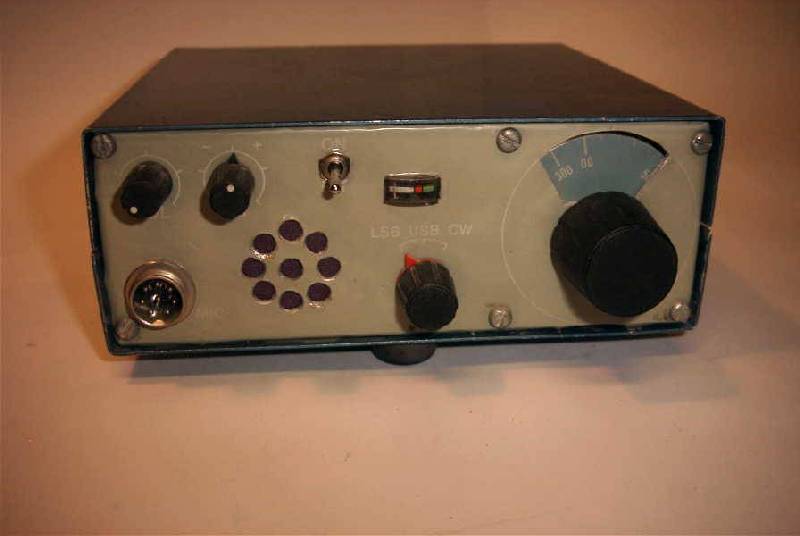

Kuvassa vuosien varrella hieman kolhiintunut OH6MF:n EP85 transceiver

EP85 on alunperin Villen OH6QR:n 80 luvun puolenvälin paikkeilla kehittelemä QRP transceiver.
Ville rakenteli ensimmäisenä rigin itselleen. Ja kun laitetta kokeiltiin ja kuunneltiin alkoi yksi
jos toinenkin kysellä kopioita muistiinpanoista , skemoista ja piirilevyistä.
EP85:sta on rakenneltu täällä Eteläpohjanmaalla ja Keskisuomessa . Eniten ehkä Keuruulla
Kansalaisopiston elektroniikkapiirissä.
Ville korosti myös ettei ole itse suunnitellut EP85:sen kytkentöjä ,vaan on koonnut tähän
projektiin parhaiten sopivia valmiita ratkaisuja ja sovittanut ne yhdeksi kokonaisuudeksi .
Ja Transceiverin konstruktiosta tulikin mielestäni tosi hyvä.
TNX Ville !!
Koska laitteesta ei ole julkaistu koskaan mitään julkista artikkelia tms. olenkin pikkuhiljaa
ryhtynyt siirtäämään skemoja ym. tänne bittipuolelle muidenkin asiasta kiinnostuneiden
ihmeteltäväksi.

73 de oh6mf

Huom ! tämä homma on vielä kesken , mutta päivitttelen skemoja ym. pikkuhiljaa.
tässä nyt kuitenkin alkua.

Tiedosto Selite Koko Päivitetty

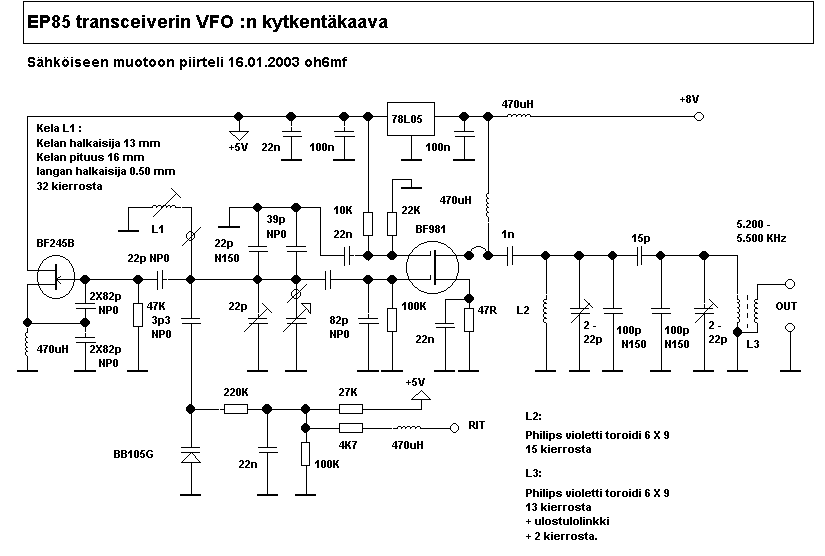

ep85vfo1.gif EP85 Transceiverin vfo:n kytkentäkaava  12 kb 05.01.2003

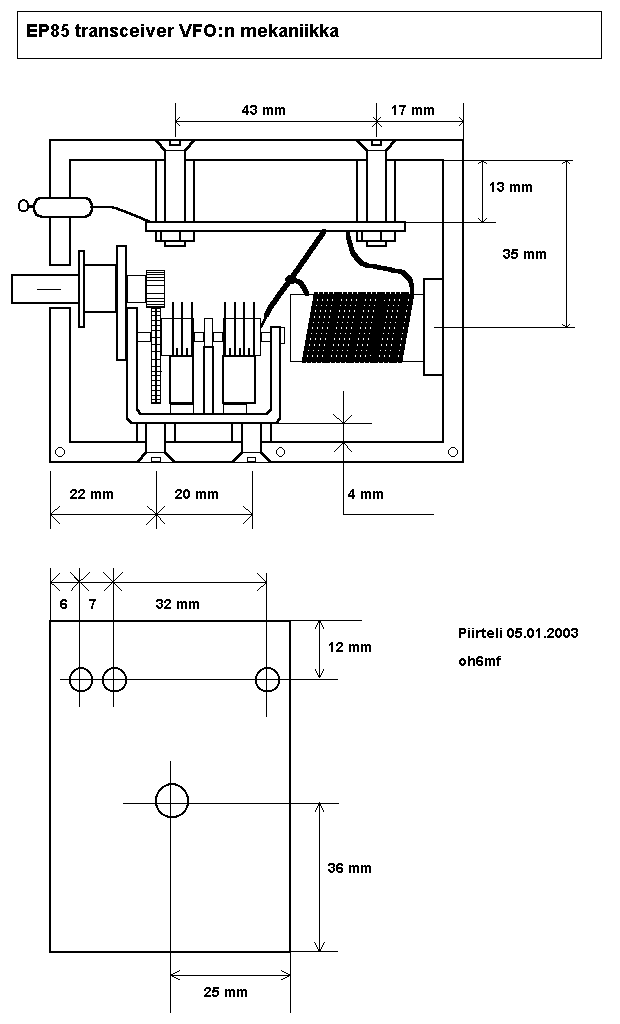

ep85vfo2.gif EP85 Transceiverin vfo:n mekaniikkaa  14 kb 05.01.2003
ep85vfo.htm Kuvia ym .EP85 trx:n vfosta

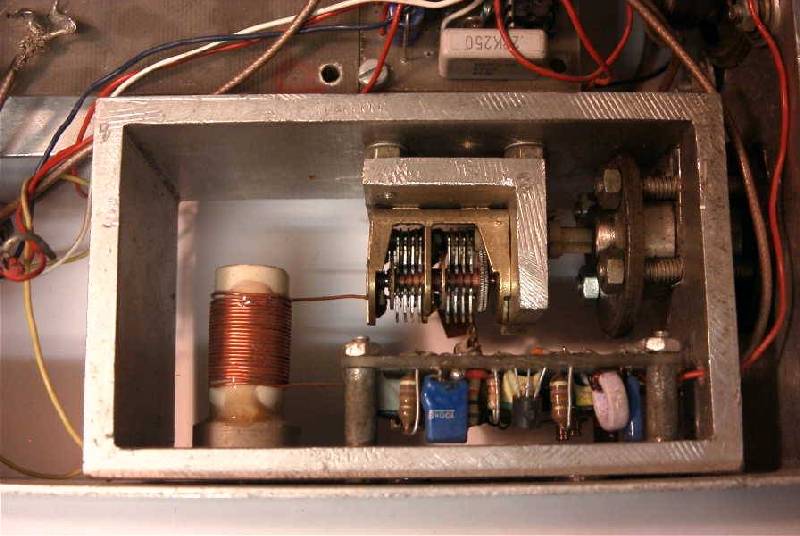

vfo7mhz1.jpg EP85:sen vfo viriteltynä erääseen toiseen 7 MHz:n radioon 61 kb 06.01.2003

Välitaajuusosa :

Tiedosto Selite Koko Päivitetty
ep85vt.htm Kuvia ym .EP85 trx:n välitaajuusosasta

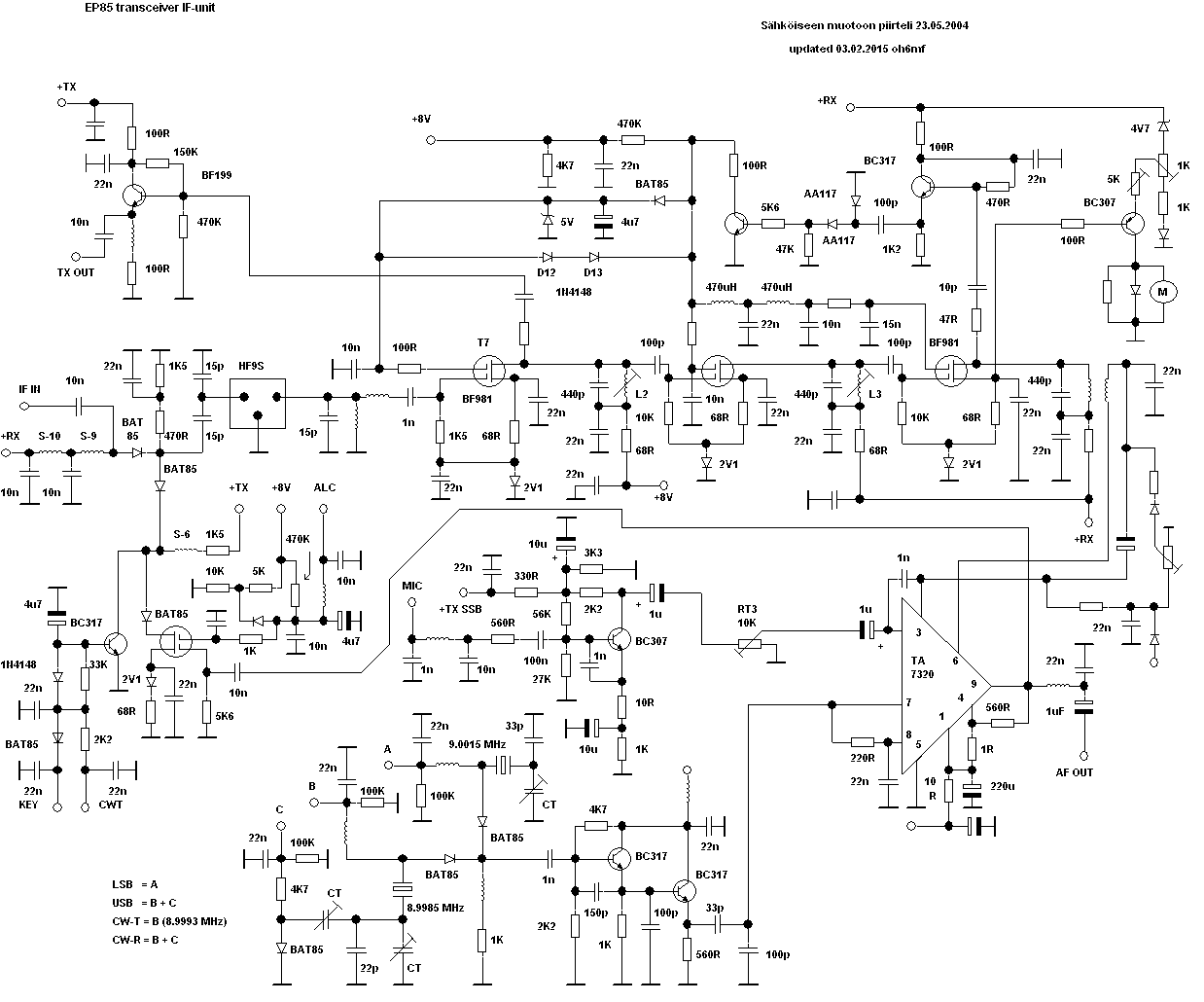

ep85if2.gif  EP85 Tranceiverin välitaajuusosan kytkentäkaava  32kb 23.05.2004

RF-osa ja pt osa :

Tiedosto Selite Koko Päivitetty

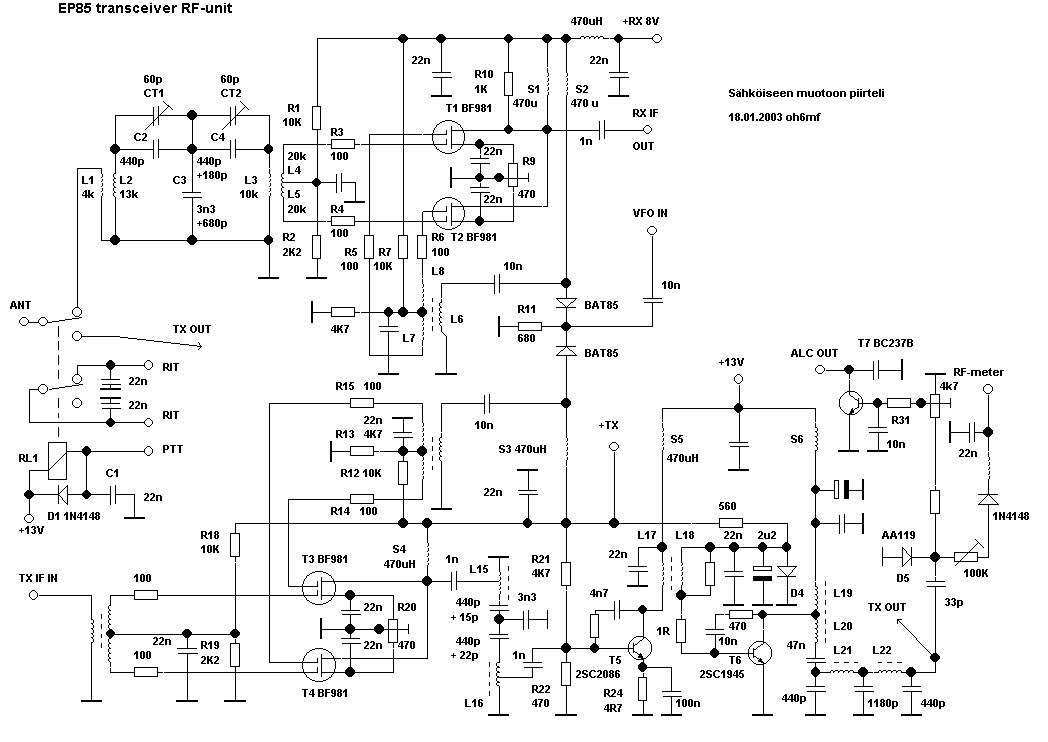

ep85rfu1.gif EP85 Transceiverin RF-unit kytkentäkaava 21 kb 18.01.2003
ep85rf.htm Kuvia ym .EP85 trx:n RF-osasta
