Radiolaitteiden mikrofoniliitinten kytkentöjä

Home | Modifiointi Rakentelu | Myydään | Linkit | Mic.kytkennät

Kuvat mikrofoniliittimien piikki järjestyksistä ovat alunperin omaan käyttööni muistilapuiksi piirtämiäni.
Osa kuvista tehty jo CP/M käyttöjrjestelmän aikaan, ja muutettu / muutetaan "netissä" katseltaviksi .
Olen yrittänyt tehdä kuvat myös pieniksi että olis helppo imaista modeemilla , tai tallentaa ne mukaanotettaviksi myös
johonkin vanhaa / pieneen laptoppiin.
Koska minulla on tinaillessa aina myös PC käynnissä , on nopeampi ja helpompi tsekata asioita PC:ltä,
kuin alkaa etsiä manuskoja tai muita muistilappuja.
Nykyään kun on adsl , kuvia voi katsella yhtä nopeasti sieltä, ja joskus myös muualta käsin jos tarvii.
Vaikka Netissä on saatavilla ko. kytkentöjä , päätin laittaa nämä tänne josko joku muukin tarvitsis joskus.
En vastaa tietenkään mistään mahdoillisista vahingoista, mitä kytkentöjen kokeilutinailuista mahdollisesti
laitteelle seuraa !


Suljetunverkon Radiot:

Vertex Standard (Yaesu)

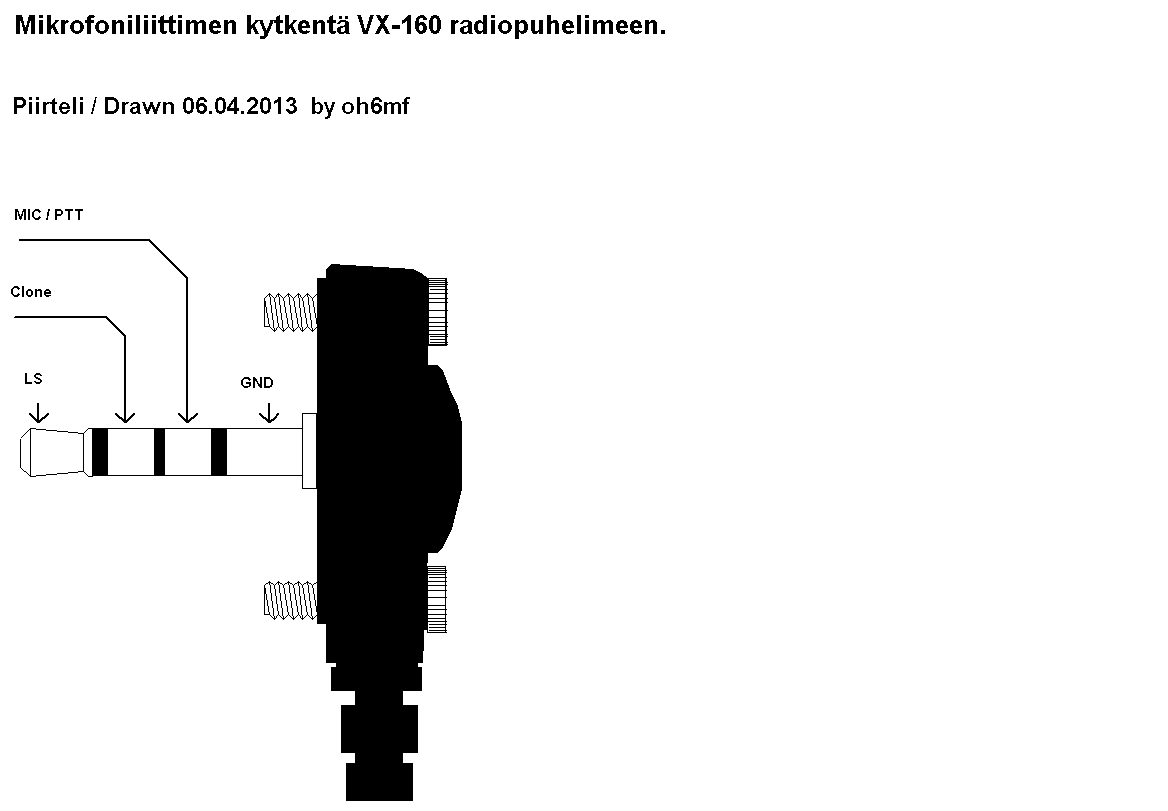

VX-160

Ilmailuradiot:

BECKER :

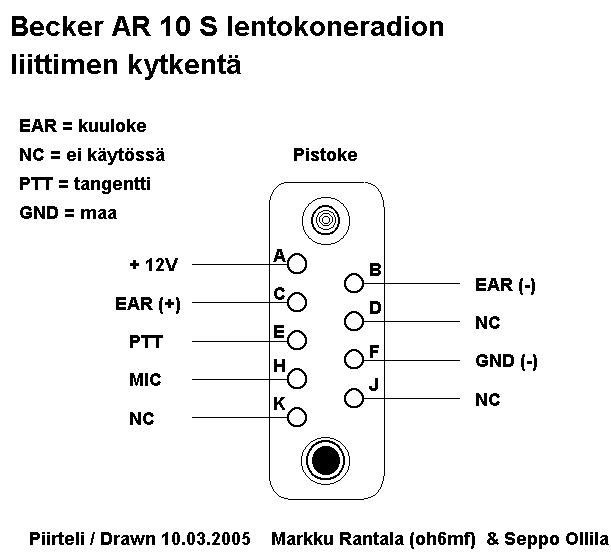

AR 10 S

ICOM :

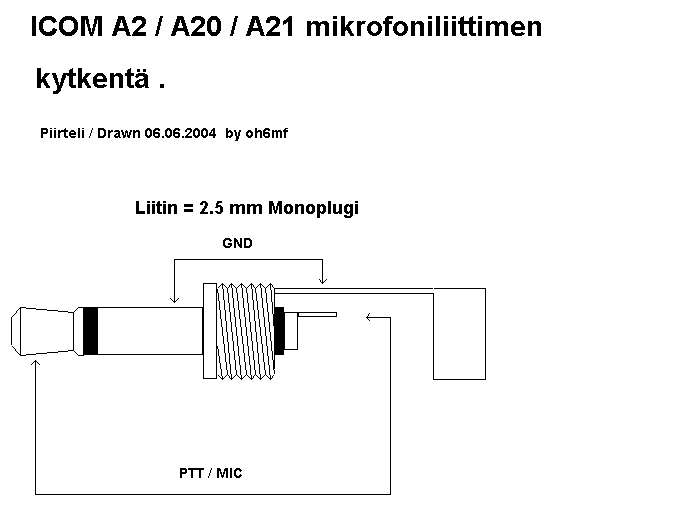

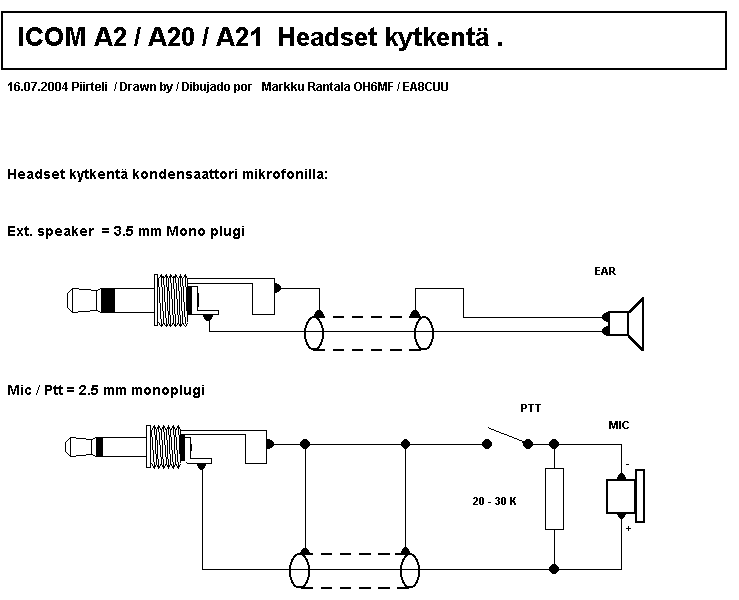

IC-A2 IC-A20 IC-A21      Headsetkytkentä

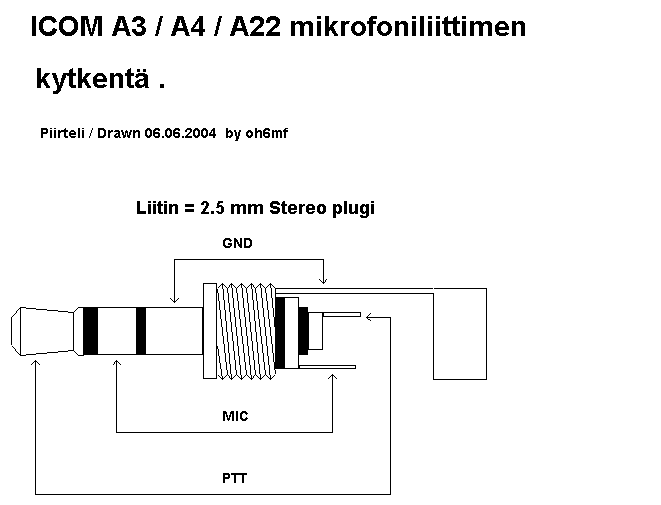

IC-A3 IC-A4 IC-A22        Headsetkytkentä

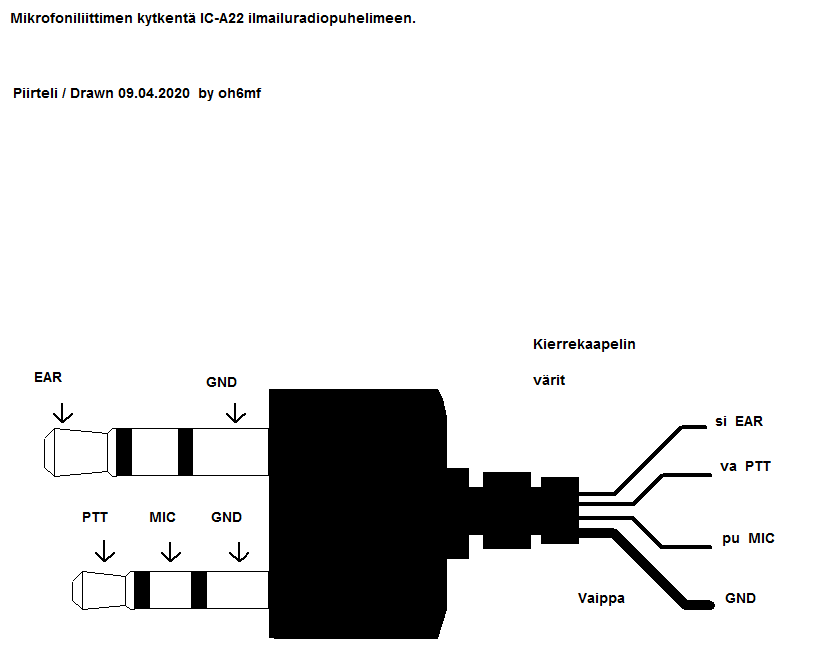

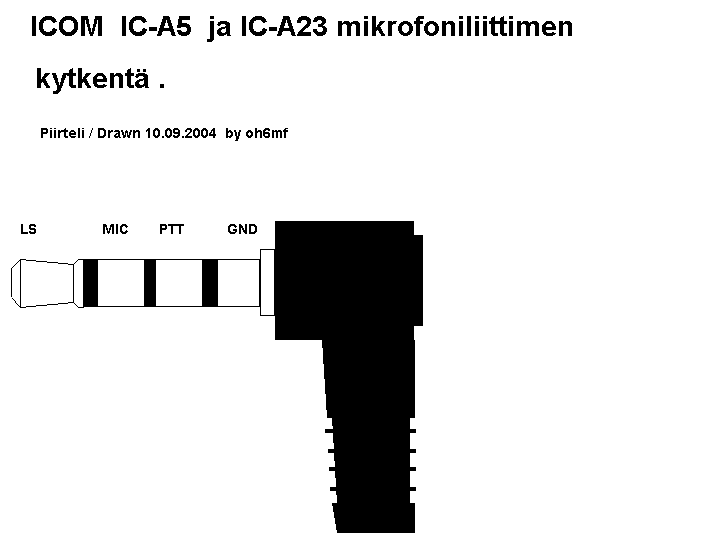

IC-A5 IC-A23

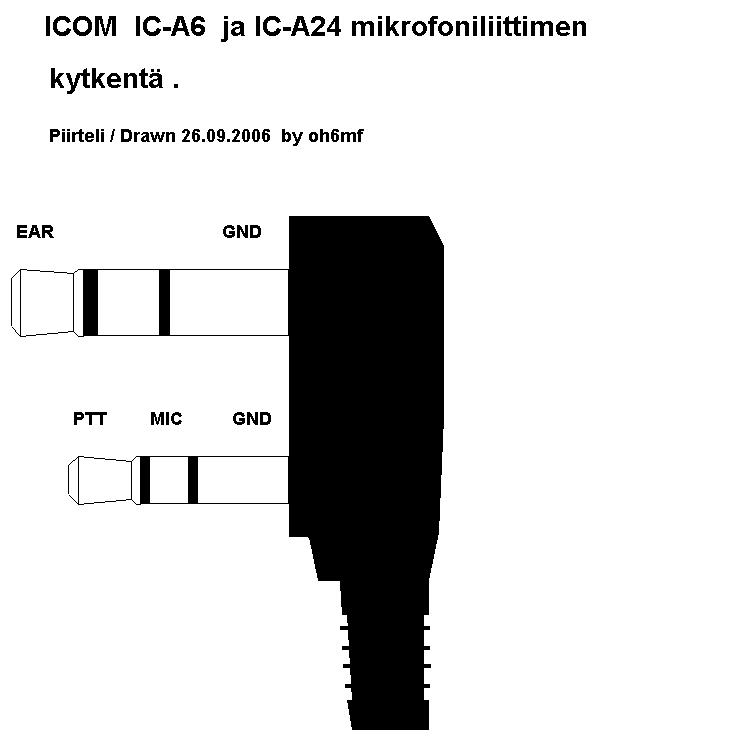

IC-A6 IC-A24

Pilot headsetit:

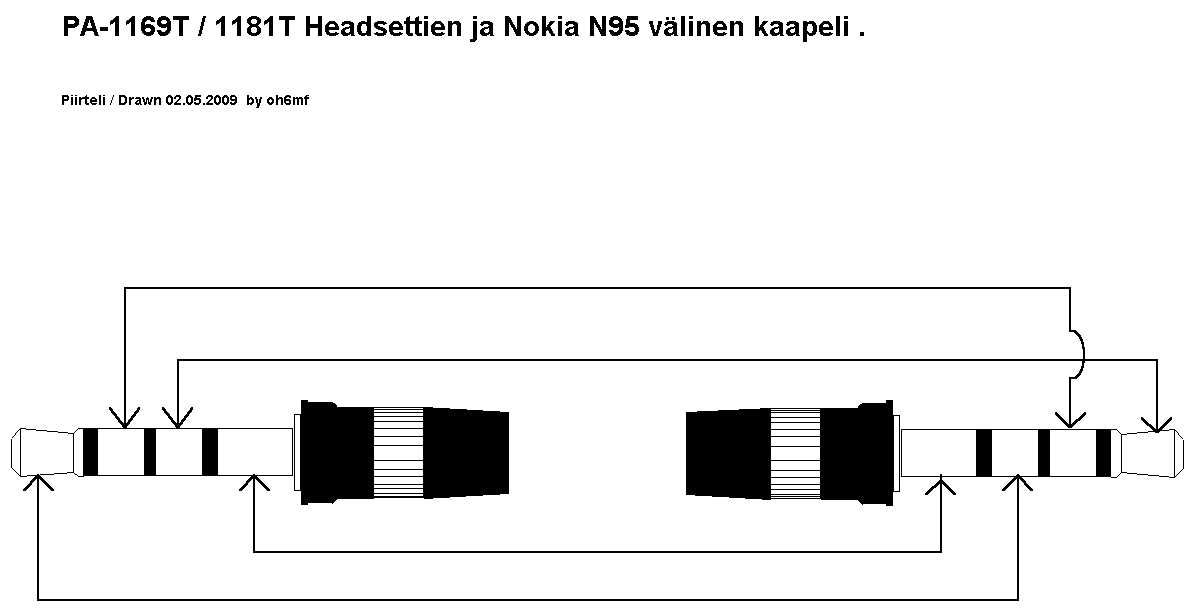

PA-1169T <--> Nokia N95 välikaapeli
PA-1181T <--> Nokia N95 välikaapeli

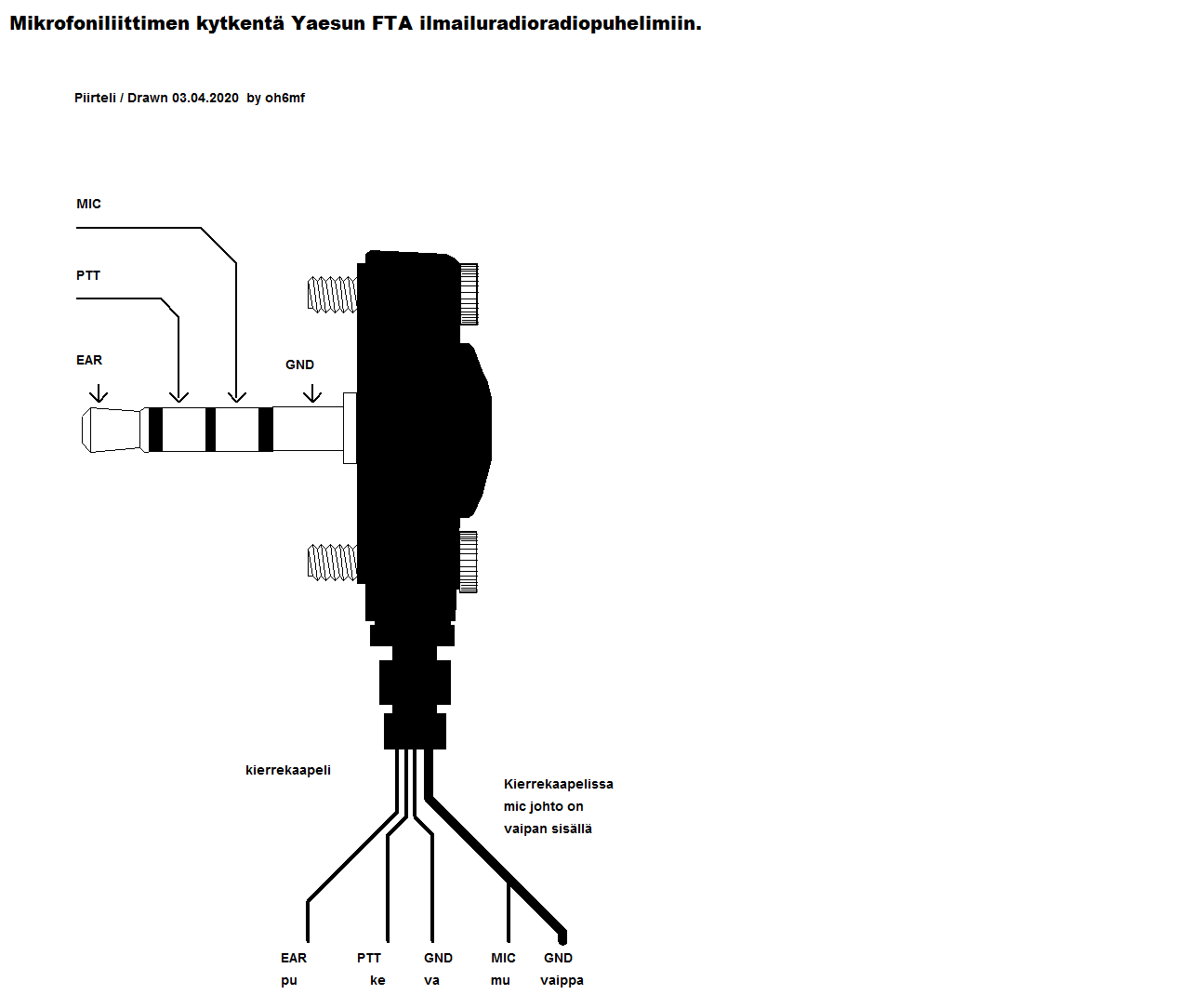

Vertex Standard (Yaesu):

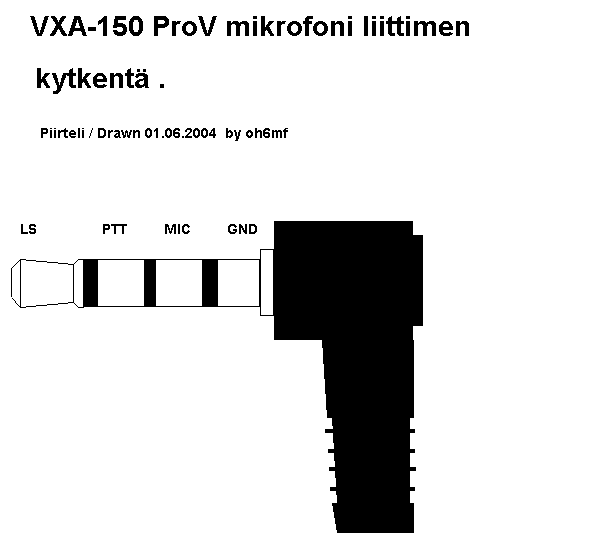

VXA-150 proV

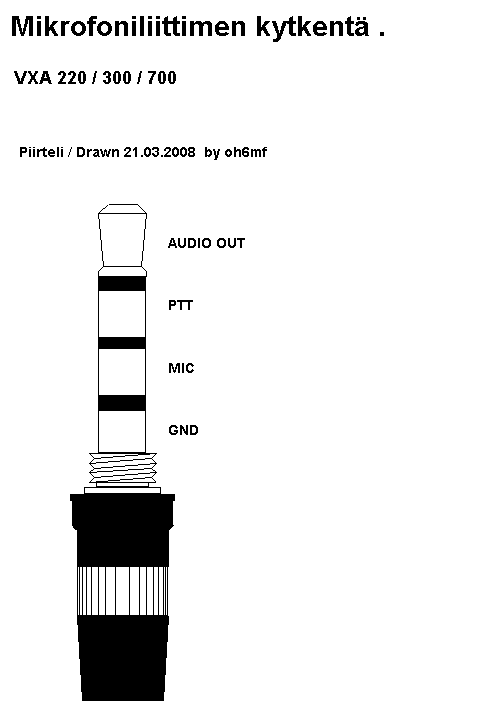

VXA-220
VXA-300
VXA-700/710



Modifioidut radioamatöörilaitteet:

MOBIRA:

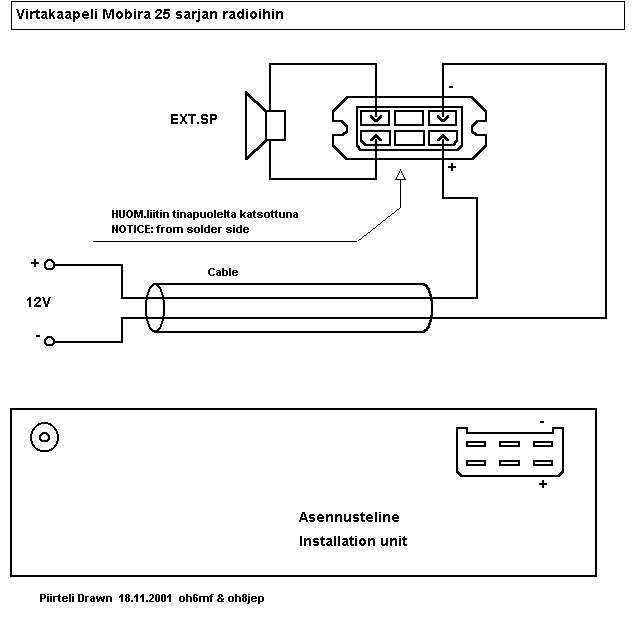

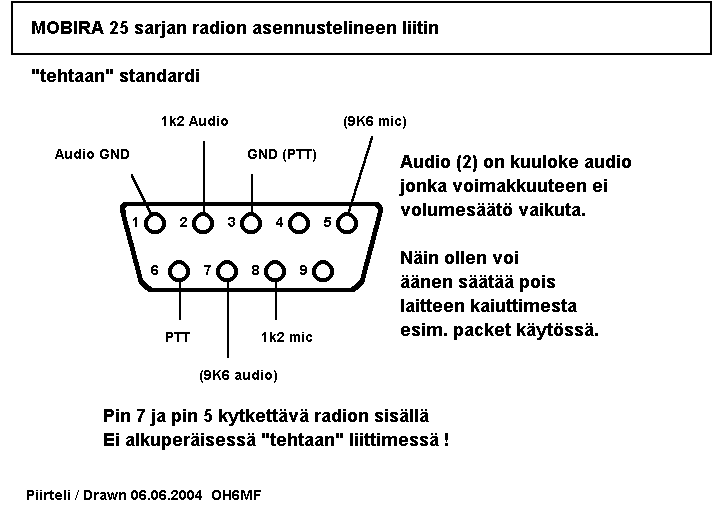

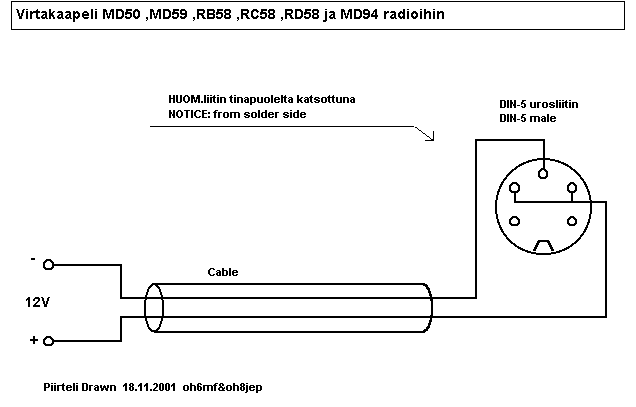

Mobira 25 sarja       Mobira 25 Sarjan virtaliitin / johto
Mobira 50 sarja
Mobira 50 sarjan virtaliitin / johto
Mobira TMx sarja

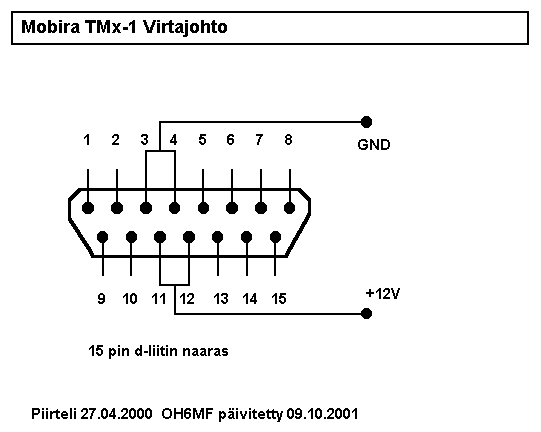

Mobira TMx sarja virtaliitin / johto

LA-puhelimet:

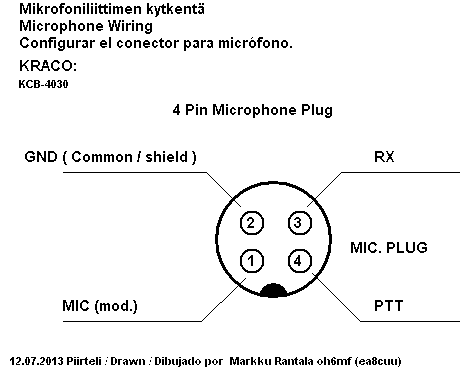

Kraco 4030

PMR-puhelimet:

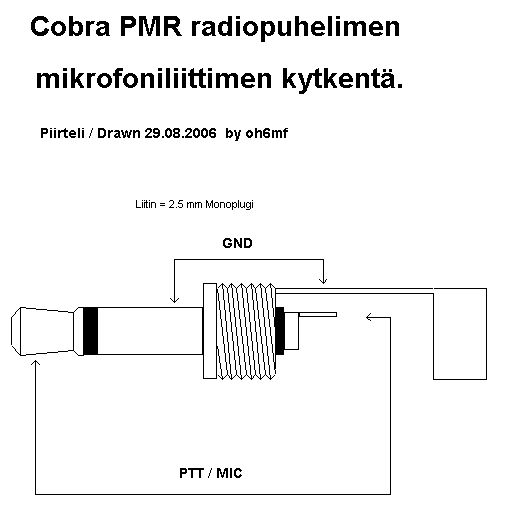

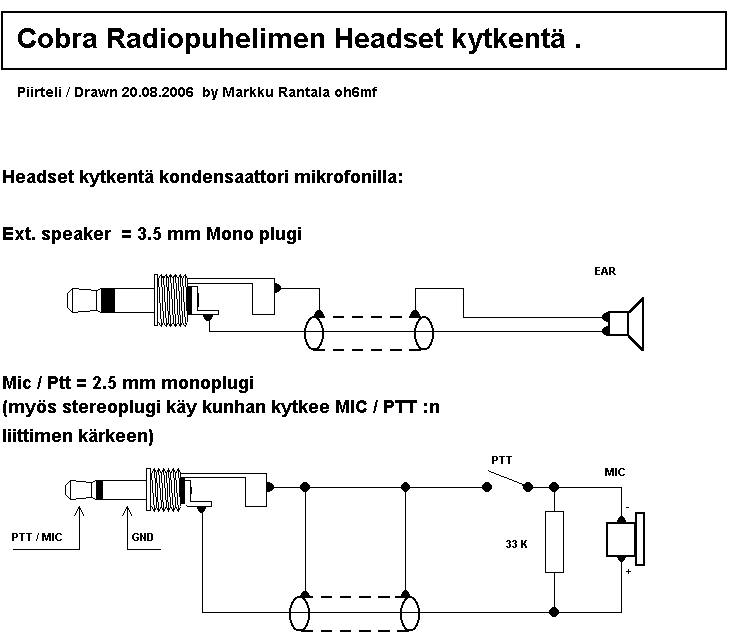

Cobra                        Headsetkytkentä

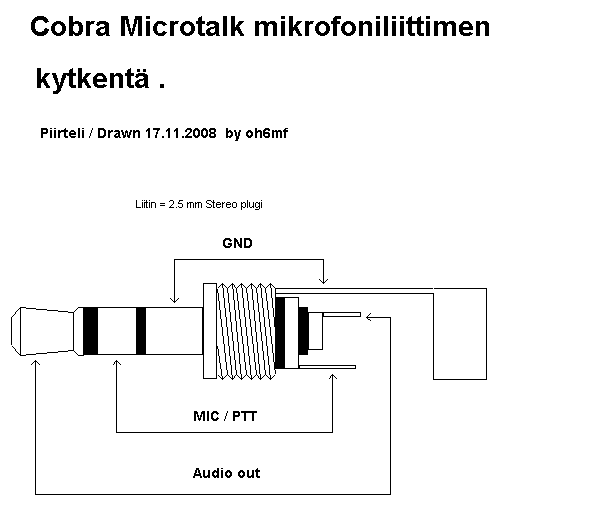

Cobra microTALK

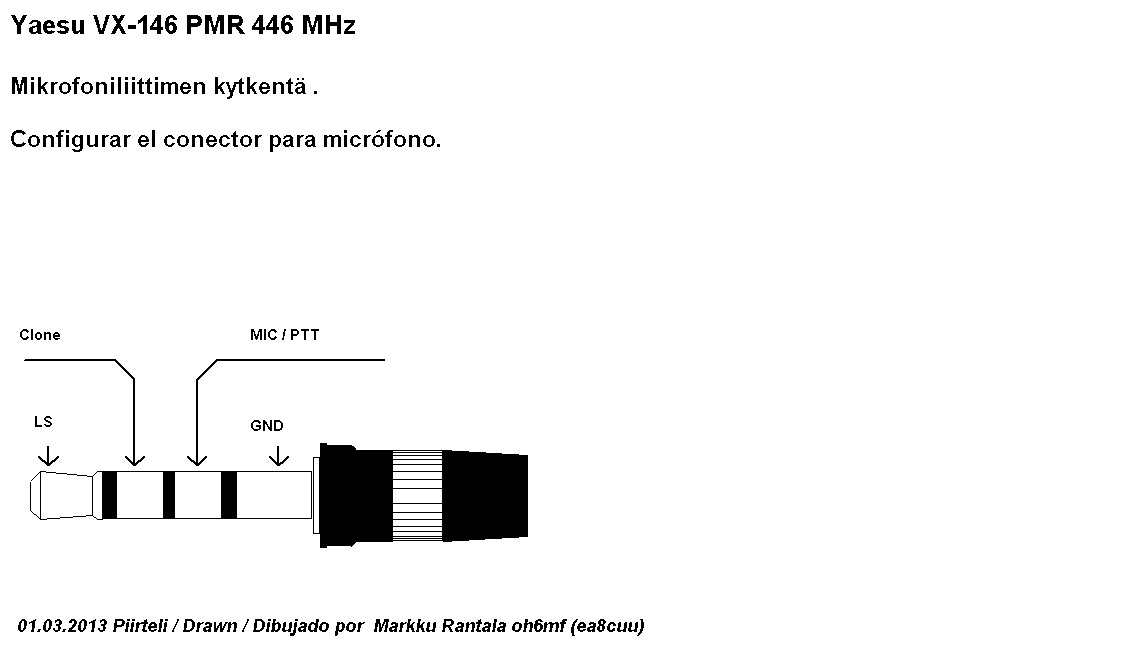

Yaesu VX-146



Radioamatöörilaitteet:

ALINCO:

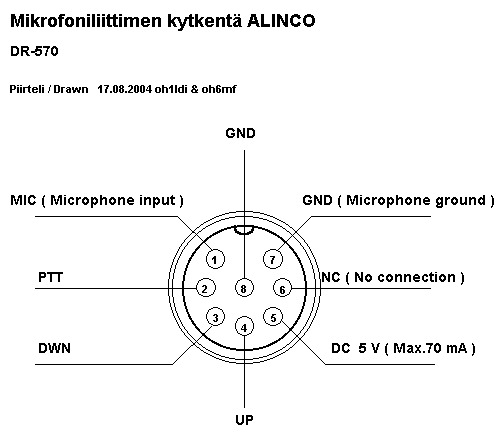

DR-570

ICOM:

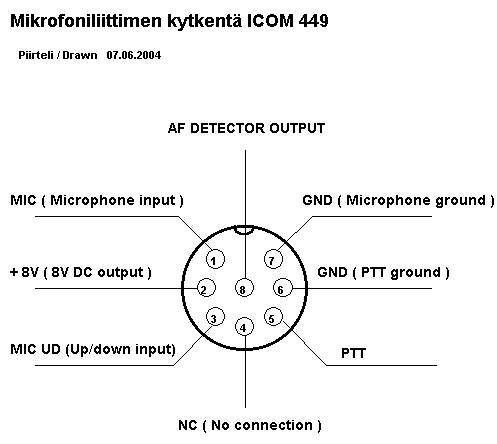

IC-449
IC-756PRO

KENWOOD:

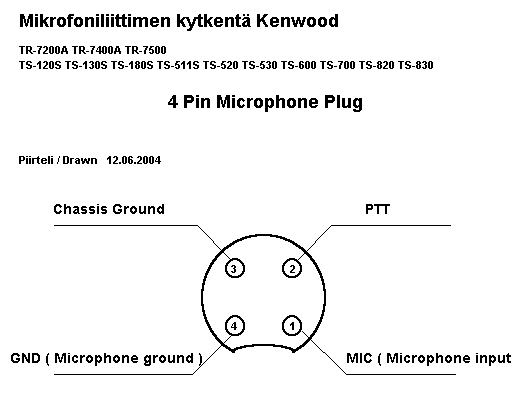

4 Pin Microphone Plug
TR-7200A TR-7400A TR-7500
TS-120S TS-130S TS-130S TS-180S TS-511S TS-520 TS-530
TS-600 TS-700 TS-820 TS-830

5 Pin Microphone plug

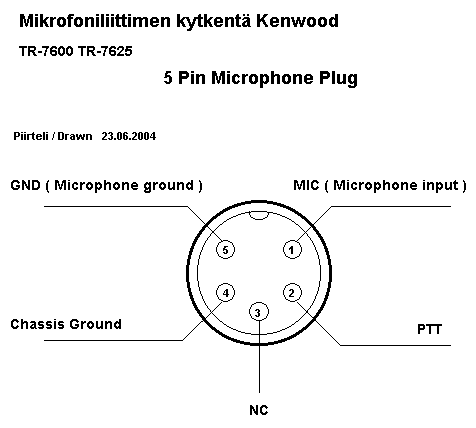

TR-7600 TR-7625

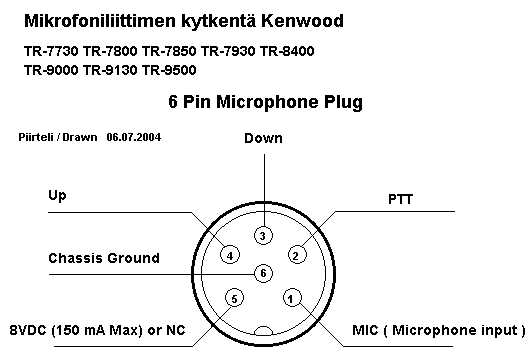

6 Pin Microphone plug
TR-7730 TR-7800 TR-7850 TR-7930 TR-7950 TR-8400
TR-9000 TR-9130 TR-9500

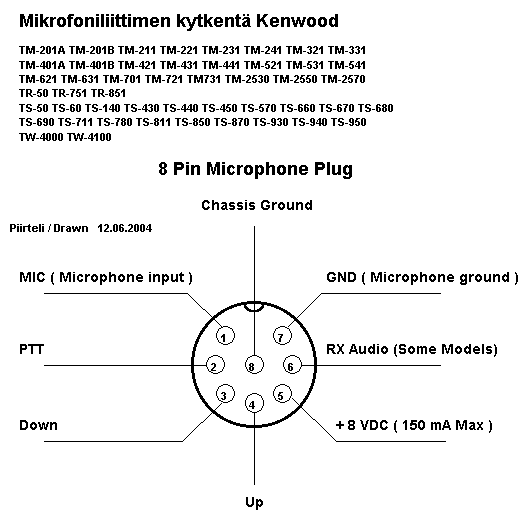

8 Pin Microphone Plug
TM-201A TM-201B TM-211 TM-221 TM-231 TM-241 TM-321 TM-331
TM-401A TM-401B TM-421 TM-431 TM-441 TM-521 TM-531 TM-541
TM-621 TM-631 TM-701 TM-721 TM-731 TM-2530 TM-2550 TM-2570
TR-50 TR-751 TR-851
TS-50 TS-60 TS-140 TS-430 TS-440 TS-450 TS-570 TS-660 TS-670 TS-680
TS-690 TS-711 TS-780 TS-811 TS-850 TS-870 TS-930 TS-940 TS-950
TW-4000 TW-4100



YAESU:

VXA-700

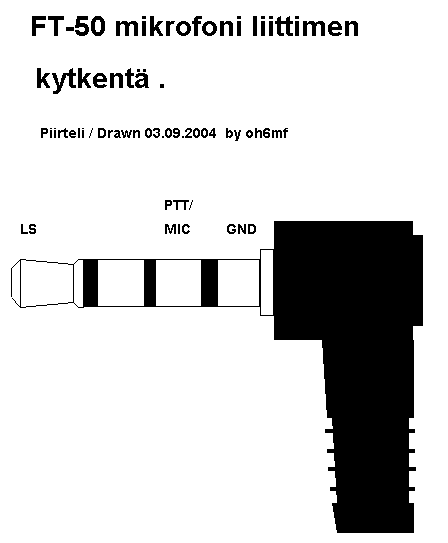

YAESU FT-50
YAESU FT-1000MP

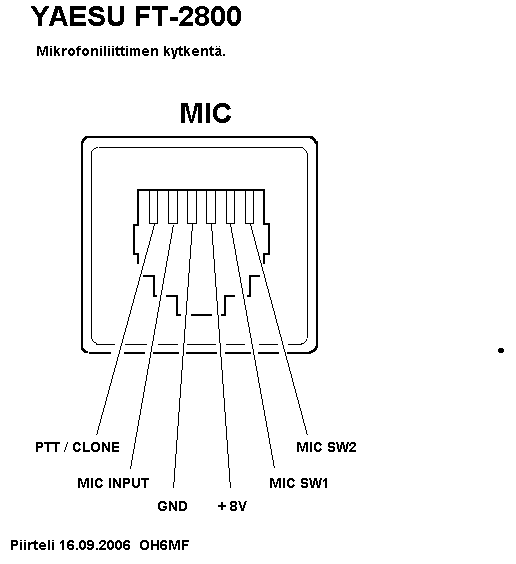

YAESU FT-2800

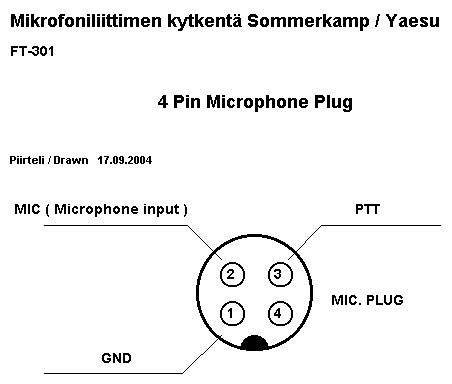

YAESU / SOMMERKAMP FT-301

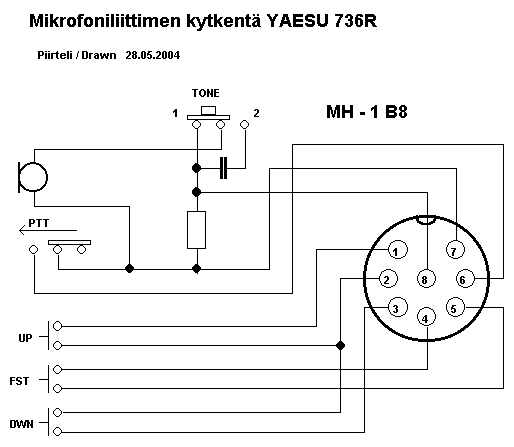

YAESU 736R

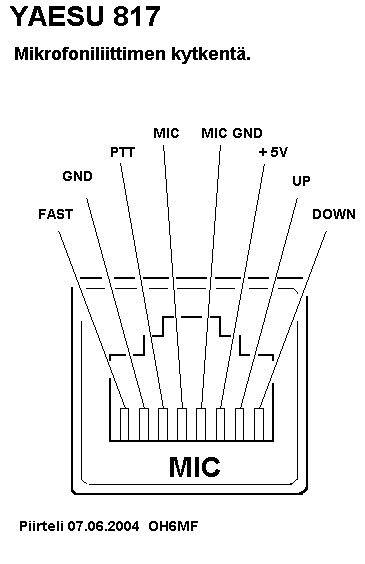

YAESU 817
