Ruuvattavan 7/16 urosliittimen asennus RG213U kaapeliin

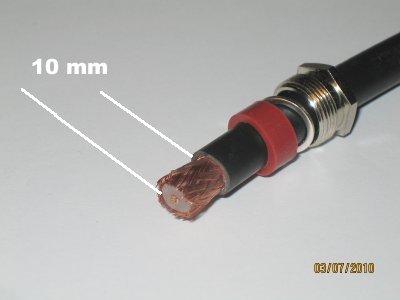

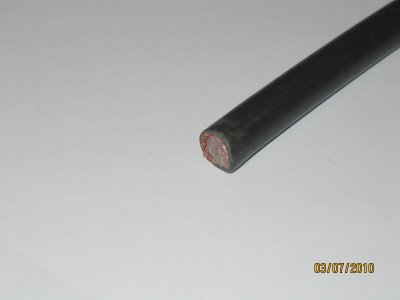

 Katkaise kaapeli suoraan poikki  Aseta kiristysmutteri ja kumitiiviste kaapeliin ja
 kuori noin 12 mm kaapeli ulkokuorta pois

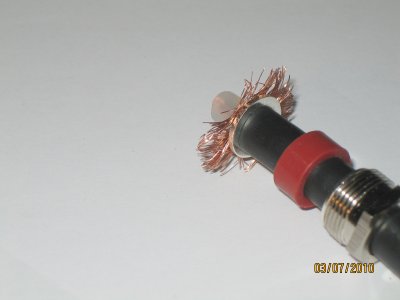

 Aseta Prikka kaapelin ulkokuorta vasten ja
 taita punottu kuparivaippa prikkaa vasten 90 asteen
 kulmaan  kaapeliin nähden.

  Työnnä kontaktiprikka keskieristeen ja punotun
  vaipan väliin, niin pitkälle kuin prikka menee.

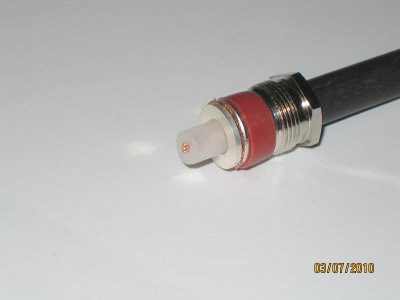

  Muotoile punottu vaippa tasan prikan
  kanssa ja siirrä kumitiiviste prikkaa vasten.

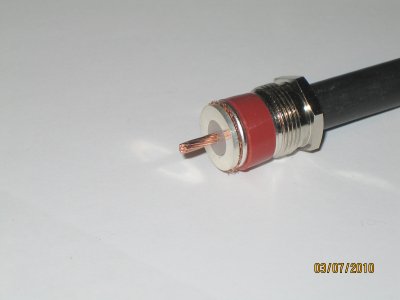

Poista sisäeriste puukon avulla.  Aseta ja keskitappi ja eriste paikoilleen .

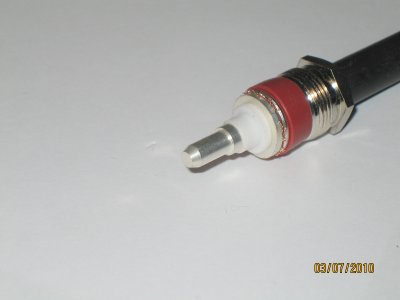

 Juota keskitappi kiinni

                         08.07.2010 by OH6MF / EA8CUU


 © 2010 Markku Rantala

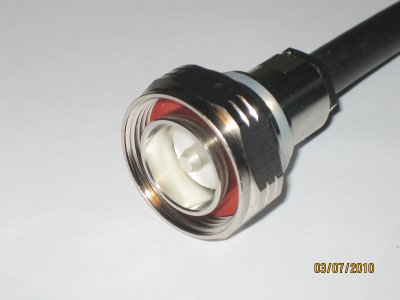

 Työnnä kaapeli liittimen kuoren sisään niin pitkälle
 kuin se menee.

 Kiristä mutteri .
