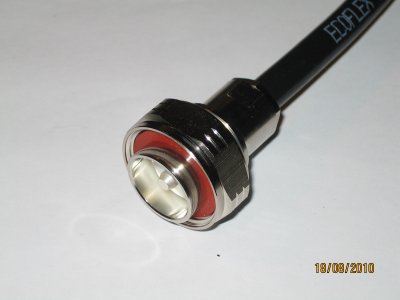

Ruuvattavan 7/16 urosliittimen asennus Ecoflex10 kaapeliin

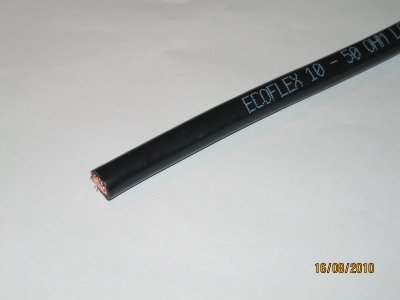

 Katkaise kaapeli suoraan poikki

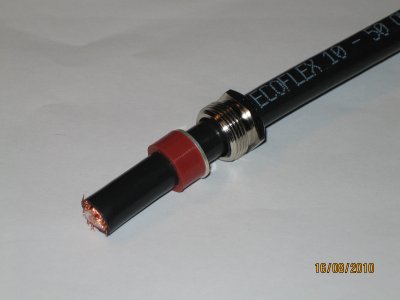

 Aseta kiristysmutteri , prikka ja kumitiiviste kaapeliin

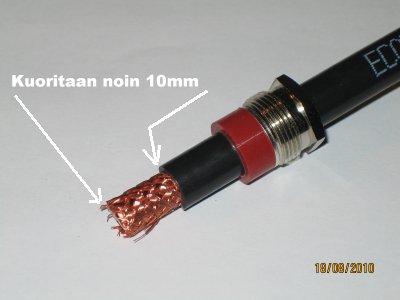

 Kuori kaapelin ulkokuorta noin 10mm matkalta

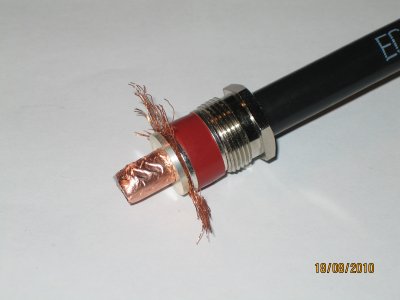

  Aseta prikka kaapelin ulkokuorta vasten ja
  taittele punottu kuparivaippa prikkaa vasten 90 asteen
  kulmaan  kaapeliin nähden.

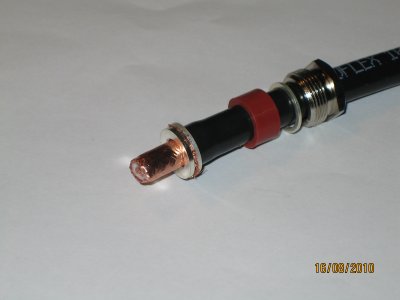

  Työnnä kontaktiprikka punotun vaipan ja
  foliovaipan väliin, niin pitkälle kuin prikka menee.




   Muotoile punottu vaippa tasan prikkojen
   kanssa ja siirrä kumitiiviste prikkaa vasten.

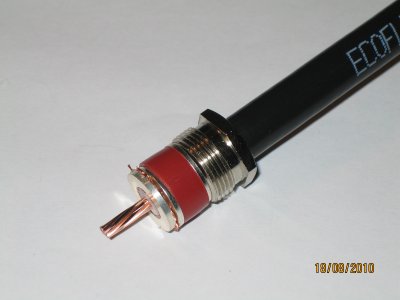

  Poista sisäeriste ja foliovaippa puukon avulla.

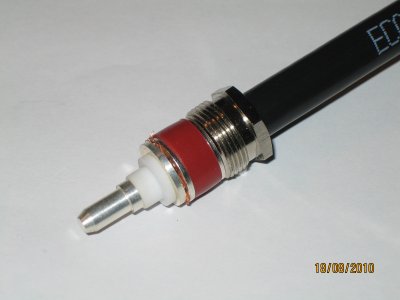

   Aseta ja keskitappi ja eriste paikoilleen .
   ja juota keskitappi kiinni
 Työnnä kaapeli liittimen kuoren sisään niin pitkälle
 kuin se menee.

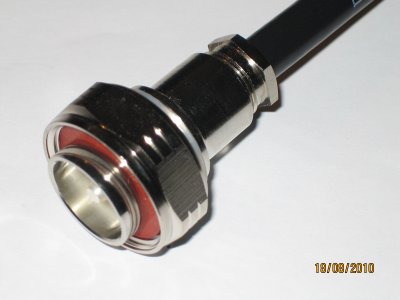

 Kiristä mutteri .
                      18.08.2010 by OH6MF / EA8CUU

                                  © 2010 Markku Rantala
