FS-50A jalkakytkimen modifiointia

Muutama vinkki, jos haluat modifioida FS-50A jalkakytkimen toimintaa.
Alunperin kytkimet (ainakin minulle tulleet) ovat push-on/push-off, eli paina päälle/paina pois päältä.
Joskus kuitenkin ne tarvitsee saada toimimaan niin, että se yhdistää vain painettaessa.

Kuvia klikkaamalla näet ne suurempina

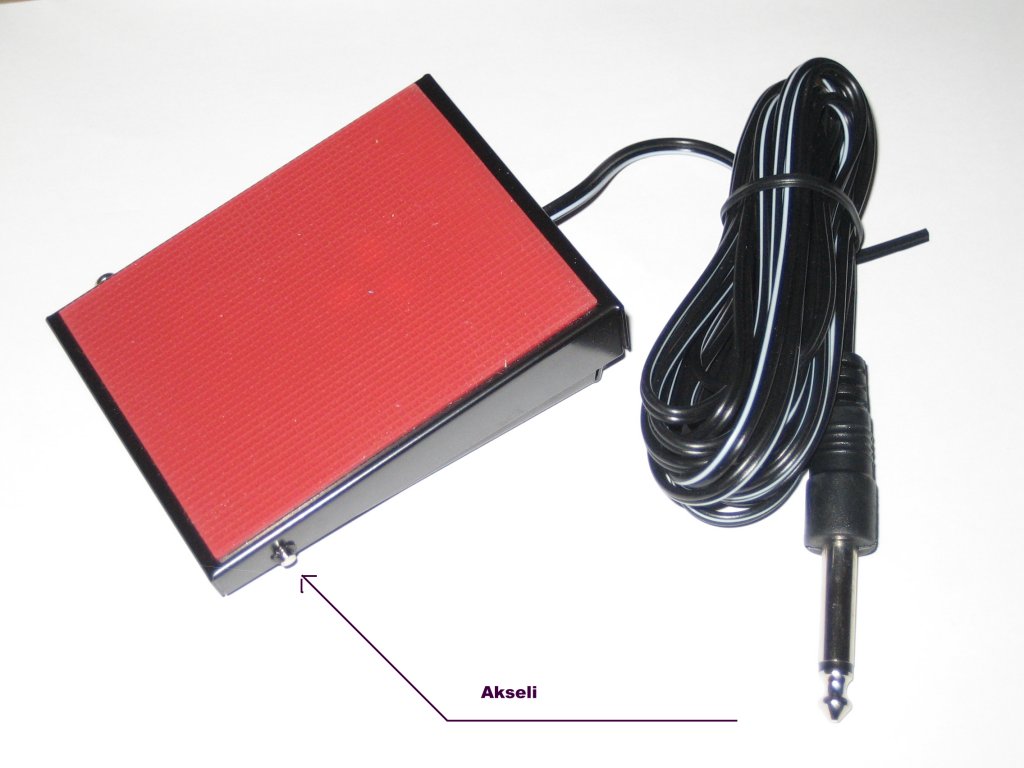

Kytkin avataan irrottamalla akselin päässä oleva sokka ja vetämällä akseli pois.

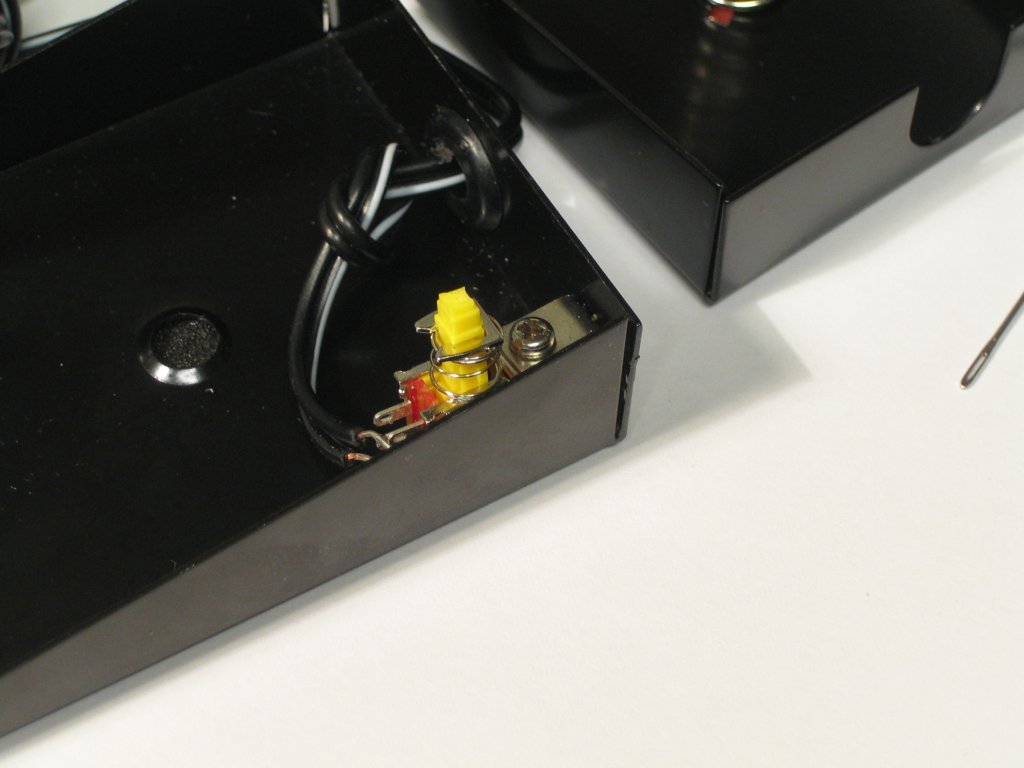

Kun kytkin on avattu, irrota katkaisija kytkimen pohjalevystä (ristipää ruuvi).

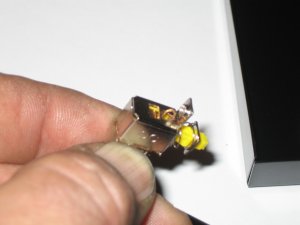

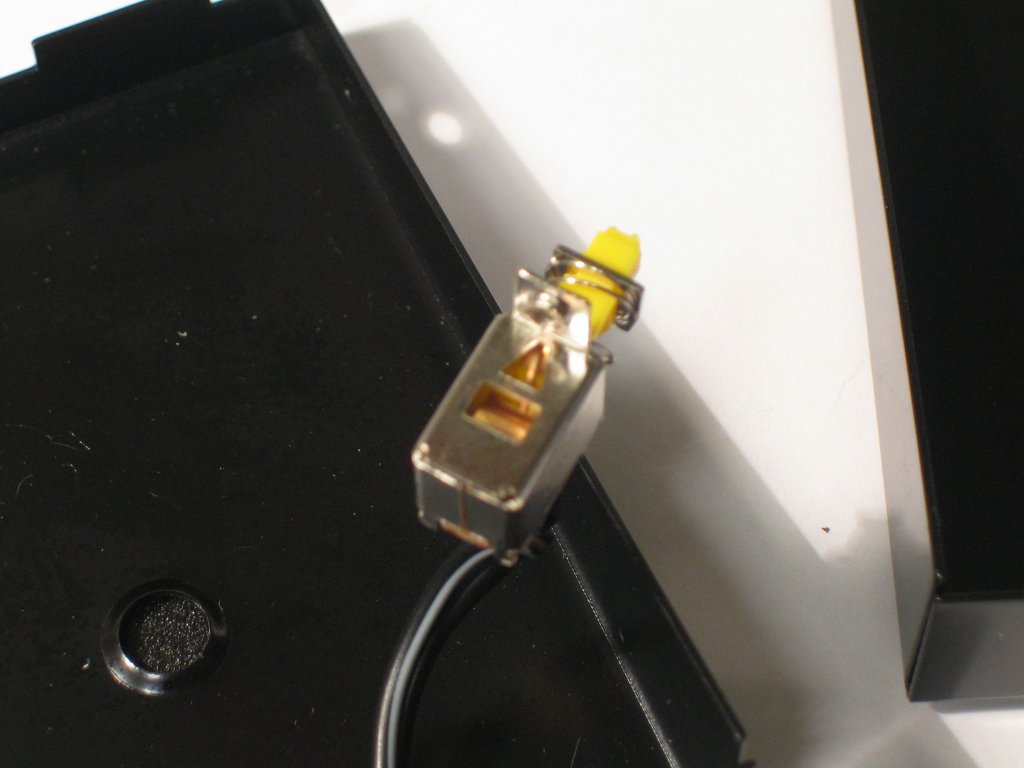

Katkaisijan kolmionmuotoisesta reiästä näkyy sokka mikä lukitsee katkaisijan vuorotellen päälle ja

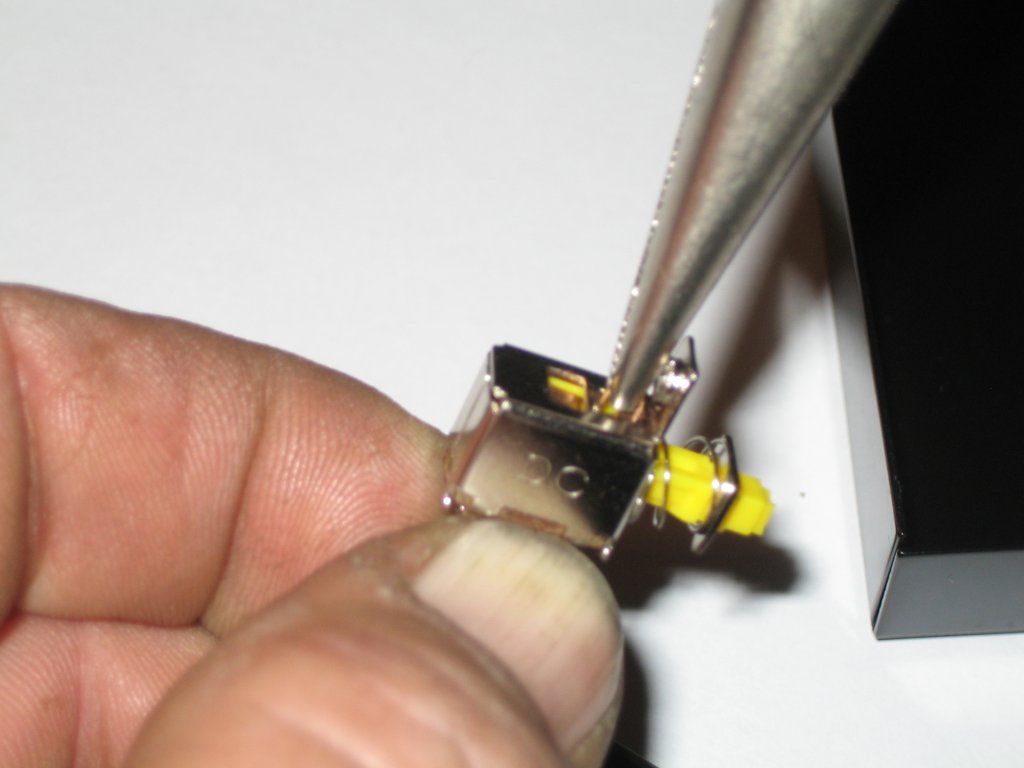

pois päältä. Väännä sokkaa ulospäin neulalla tai vastaavalla piikillä sen verran, että siihen saa kiinni pihdeillä.




Vedä sitten sokka ulos kokonaan.

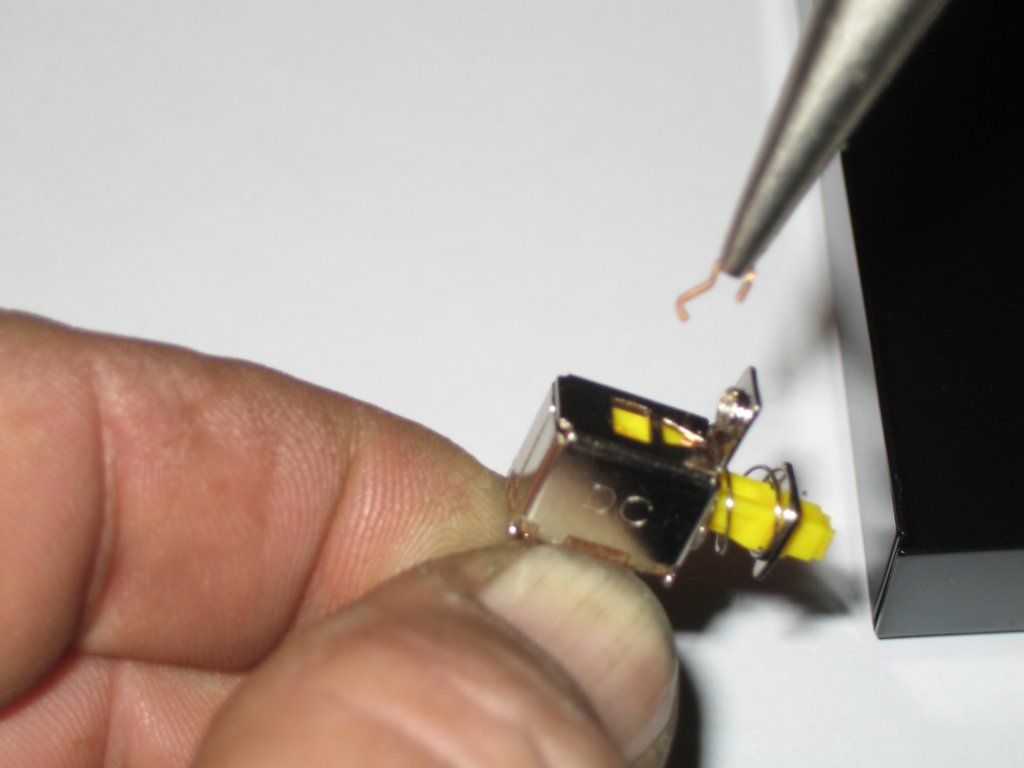

Tässä näkyy juuri irti vedetty sokka.




Tämän jälkeen kiinnitä katkaisija jalkakytkimen runkoon takaisin ja laita kansi, akseli sekä akselin lukkosokka takaisin paikoilleen.

Homma onkin siinä, nyt kytkin yhdistää vain kun sitä painetaan.
