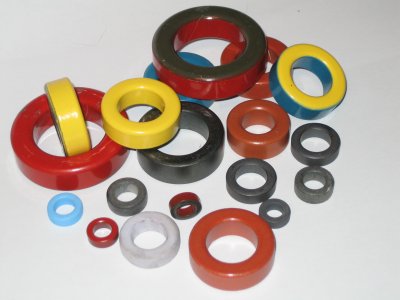

Toroidit

Sivu päivitetty: 02.01.2025


Toroidit:

Ferroxcube Toroidit siirretty listan loppuun tietoineen!
Ovat samoja kuin kuuluisa Philipsin violetti , nyt vain
pinnoitettu valkoisella eristävällä kerroksella.
Huom. myös esim. Amidonin FT37-61 voidaan korvata täysin TN10/6/4-4c65 renkaalla.
siis µi arvo on sama 125.



BN-43-2402 "siankärsä" ferritti 0.75 EUR / kpl löytyy 67 kpl


BN-43-202 "siankärsä" ferritti 0.65 EUR / kpl löytyy 49 kpl


BN-43-302 "siankärsä" ferritti 0.55 EUR / kpl löytyy 100 kpl


BN-61-2402 "siankärsä" ferritti 0.50 EUR / kpl löytyy 100 kpl


BN-61-202 "siankärsä" ferritti 0.65 EUR / kpl löytyy 49 kpl


BN-61-302 "siankärsä" ferritti 0.60 EUR / kpl löytyy 50 kpl


BN-73-202 "siankärsä" ferritti 0.65 EUR / kpl löytyy 75 kpl


BN-73-302 "siankärsä" ferritti 2.40 EUR / kpl löytyy 28 kpl


BN-73-2402 "siankärsä" ferritti 0,75 EUR / kpl löytyy 100 kpl

Toroidi
tyyppi		 Värikoodi
AL nH/N²
µi		 OD ulkohalk.
ID sisähalk.
Ht korkeus
in/mm		 Eur / kpl Varastossa
T25-2 Rautajauhetoroidi
Micrometals		 Punainen
3.4
10		 0.255/6.48
0.120/3.05
0.096/2.44		 0,70 100
T25-6 Rautajauhetoroidi
Micrometals		 keltainen
2.7
10		 0.255/6.48
0.120/3.05
0.096/2.44		 0,70 100
T30-2 Rautajauhetoroidi
Micrometals		 Punainen
4.3
10		 0.307/7.80
0.151/3.84
0.128/3.25		 0,40 65
T30-6 Rautajauhetoroidi
Micrometals		 Keltainen
3.6
8		 0.307/7.80
0.151/3.84
0.128/3.25		 0,40 60
T37-2 Rautajauhetoroidi
Micrometals		 Punainen
4
10		 0.375/9.53
0.205/5.21
0.128/3.25		 0,45 16
T37-6 Rautajauhetoroidi
Micrometals		 Keltainen
3
8		 0.375/9.53
0.205/5.21
0.128/3.25		 0,45 32

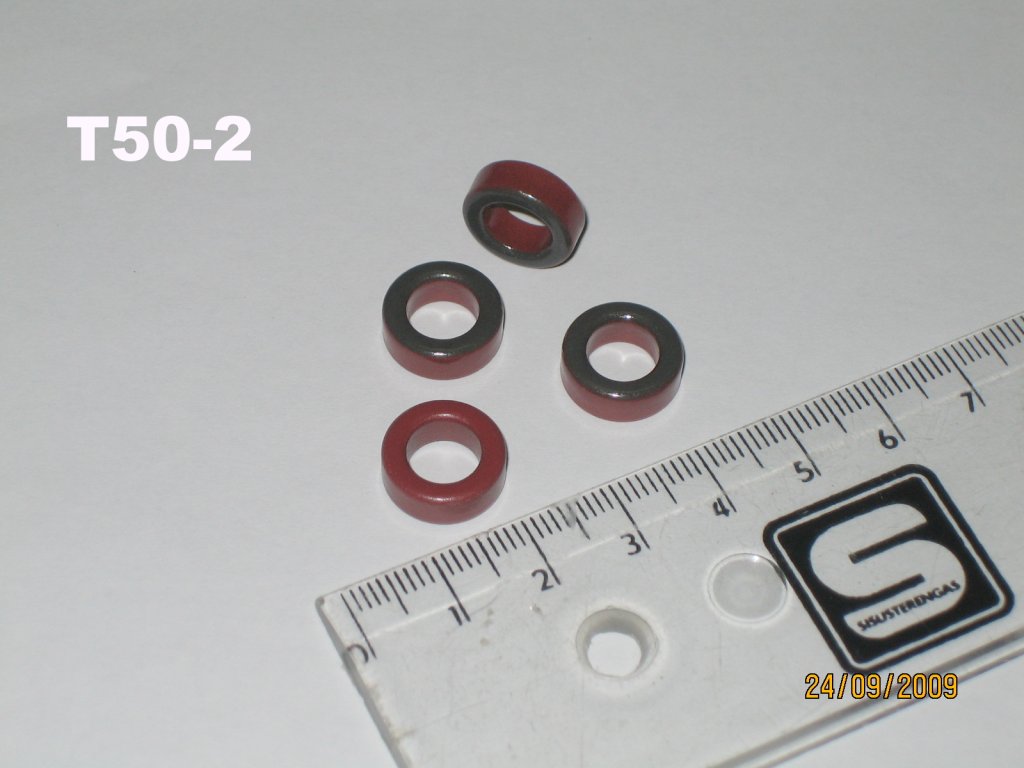

T50-2 Rautajauhetoroidi
Micrometals		 Punainen
4.9
10		 0.500/12.7
0.303/7.70
0.190/4.83		 1.00 9

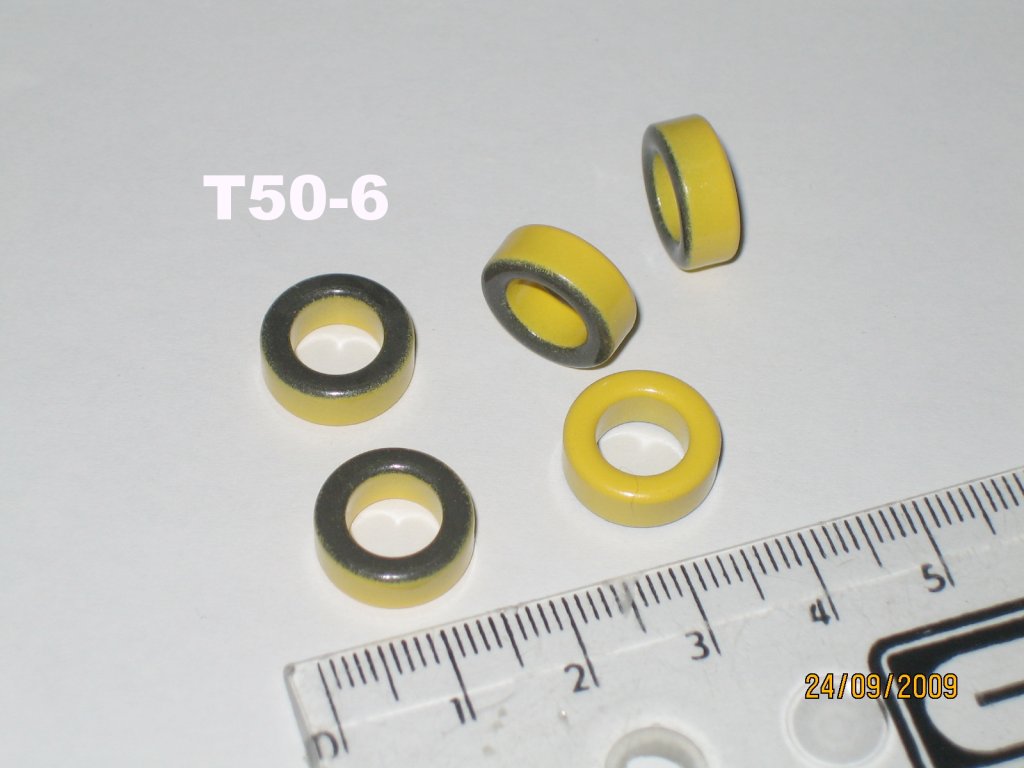

T50-6 Rautajauhetoroidi
Micrometals		 Keltainen
4
8		 0.500/12.7
0.303/7.70
0.190/4.83		 0,65 67
T50-12 Rautajauhetoroidi
Micrometals		 Vihreävalkoinen
18 µH/100 Wdg
4		 0.500/12.7
0.303/7.70
0.190/4.83		 1,60 18
T50-17 Rautajauhetoroidi
Micrometals		 Sinikeltainen
18 µH/100 Wdg
4		 0.500/12.7
0.303/7.70
0.190/4.83		 1,50 20
T68-2 Rautajauhetoroidi
Micrometals		 Punainen
5.7
10		 0.690/17.5
0.370/9.40
0.190/4.83		 1.30 8
T82-2 Rautajauhetoroidi
Micrometals		 Punainen
5.7
10		 0.795/20.2
0.495/12.60
0.250/6.35		 1.50 5
T94-2 Rautajauhetoroidi
Micrometals		 Punainen
8.4
10		 0.942/23.9
0.560/14.2
0.312/7.92		 1.90 1
T106-0 Rautajauhetoroidi Vaaleanruskea
1.9
1		 1.060/26.9
0.570/14.5
0.437/11.1		 2,00 6
T106-2 Rautajauhetoroidi
Micrometals		 Punainen
13.5
10		 1.060/26.9
0.570/14.5
0.437/11.1		 2,00 1
T130-0 Rautajauhetoroidi Vaaleanruskea
1.5
1		 1.300/33.0
0.780/19.8
0.437/11.1		 2,50 3
T130-2 Rautajauhetoroidi Punainen
11
10		 1.300/33.0
0.780/19.8
0.437/11.1		 4,00 5
T130-6 Rautajauhetoroidi
Micrometals		 Keltainen
9.6
8		 1.300/33.0
0.780/19.8
0.437/11.1		 3,70 Käytän näitä itse
päivittäin
kysy määrä !
T130-17 Rautajauhetoroidi
Micrometals		 Sinikeltainen
25
4		 1.300/33.0
0.780/19.8
0.437/11.1		 3,00 Käytän näitä itse
päivittäin
kysy määrä !
T200-2 Rautajauhetoroidi
Micrometals		 Punainen
12
10		 2.000/50.8
1.250/31.8
0.550/14.0		 8,50 0
FT37-43 Ferriittirengas Musta
350
850		 0.375/9.5
0.187/4.75
0.125/3.3		 0,65 80
FT37-61 Ferriittirengas Mattamusta
55
125		 0.375/9.5
0.187/4.75
0.125/3.3		 0,65 16
FT50-43 Ferriittirengas Musta
440
850		 0.375/9.5
0.187/4.75
0.125/3.3		 0,90 100
FT50-61 Ferriittirengas Mattamusta
69
125		 0.500/12.7
0.281/7.15
0.188/4.90		 0,90 17

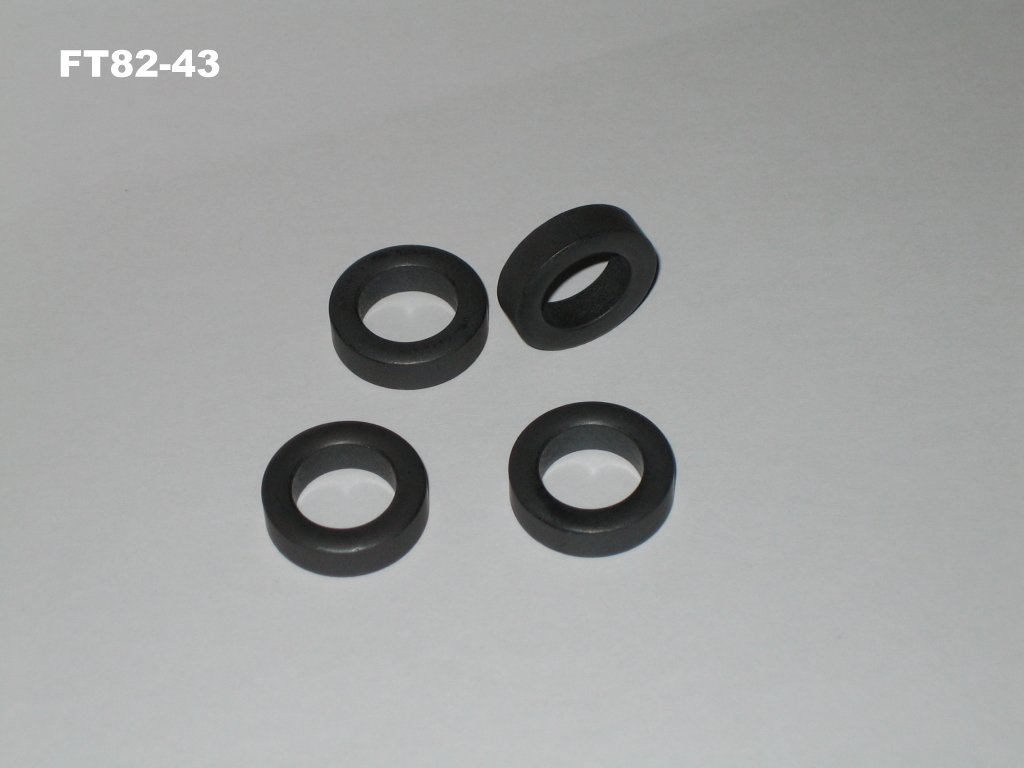

FT82-43 Ferriittirengas Musta
470
850		 0.825/21.0
0.52/13.2
0.25/6.35		 1,10 95
FT82-61 Ferriittirengas Mattamusta
79
125		 0.825/21.0
0.52/13.2
0.25/6.35		 1,30 100
FT140-43 Ferriittirengas Musta
885
850		 1.400/35.5
0.900/23.0
0.500/12.7		 3,70 101

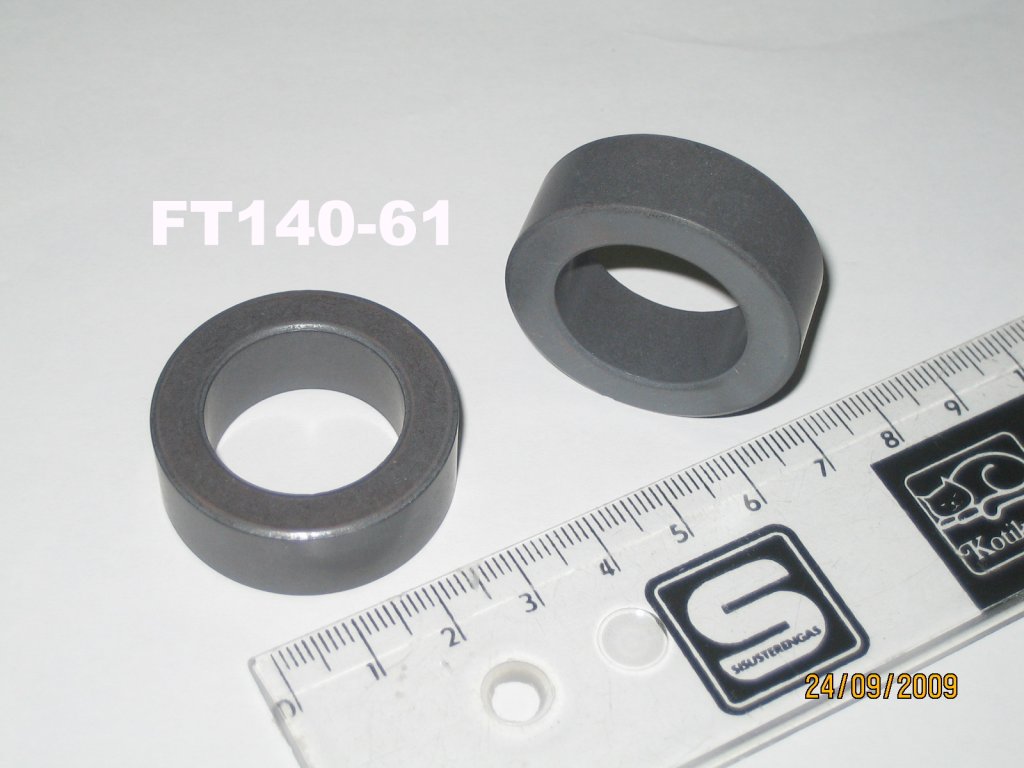

FT140-61 Ferriittirengas Mattamusta
150
125		 1.400/35.5
0.900/23.0
0.500/12.7		 2.90 17
FT240-31 Ferriittirengas Mattamusta
3180
1500		 2.40/61.0
1.40/35.55
0.50/12.7		 9,50 17
FT240-43 Ferriittirengas Musta
1075
850		 2.40/61.0
1.40/35.55
0.50/12.7		 8,50 99
FT240-61 Ferriittirengas Mattamusta
170
125		 2.40/61.0
1.40/35.55
0.50/12.7		 14,50 8
FT240-77 Ferriittirengas Mattamusta
2725
2000		 2.40/61.0
1.40/35.55
0.50/12.7		 13,00 9
FT290-43 Ferriittirengas Mattamusta
1300
800		 2.40/73.65
1.53/38.85
0.50/12.7		 17,00 10
FR2661102402
material 61		 Ferriittirengas
Fair-Rite		 Mattamusta
DATA SHEET
144MHz Vaippakuristimiin
ui125		 1.02/25.9
0.505/12.8
0.84/21.3		 5,00 30
3E2 Ferriittirengas
Ferroxcube
(4322 020 97062)		 Vaalean
sininen
µi ???		 14.5/8.5mm
aine 3E2
 0,40 100
3S4 Ferriittirengas
Ferroxcube		 Mattamusta
Vaippakuristimiin
RG213 / ECO10		 CST19/11/12
- 3S4
 0,95 Kysy
varasto
TN10/6/4-4C65 Ferriittirengas
Ferroxcube		 valkoinen
DATA SHEET
µi 125		 10/6/4mm
aine 4C65
 0,40 90
TN14/9/5-4c65 Ferriittirengas
Ferroxcube		 valkoinen

µi 125		 14/9/5 mm
aine 4C65
 0,70 100
TN20/10/7-4c65 Ferriittirengas
Ferroxcube		 valkoinen

µi 125		 20/10/7 mm
aine 4C65
 1,00 50
0431164181 " napsu" ferriitti
Fair-Rite

µi 1500		 13mm kaapelille
aine 31
3,50 41
0431167281 " napsu" ferriitti
Fair-Rite

µi 1500		 10mm kaapelille
aine 31
2,50 100
0431164951 " napsu" ferriitti
Fair-Rite

µi 1500		 5mm kaapelille
aine 31
2,00 0
0443625006 " napsu" ferriitti
Fair-Rite

µi 850		 7mm kaapelille
aine 43
1,50 0

Kelat:

435 MHz
7H3-435 1,20 EUR / kpl
